Комплектуючі для підключення сонячних електростанцій

Підключення сонячних панелей потребує правильно підібраних електричних комплектуючих, які забезпечують з’єднання фотомодулів, PV-кабелів, стрінгів та іншого обладнання сонячної електростанції. До цієї категорії належать конектори для сонячних панелей, MC4-роз’єми, розгалужувачі, клемні з’єднувачі, наконечники, кабельні сальники та інші компоненти для організації електричних ліній.

Перед тим як вибирати комплектуючі для підключення, потрібно визначити схему СЕС, кількість панелей, спосіб їх з’єднання, напругу та струм стрінгів, переріз PV-кабелю й характеристики інвертора. Механічно схожі роз’єми ще не означають повну електричну сумісність — у сонячній енергетиці цей фокус зазвичай закінчується не оплесками.

Що потрібно для підключення сонячних панелей

Для правильного підключення сонячних панелей можуть знадобитися PV-кабелі, конектори, розгалужувачі, перехідники, клеми, наконечники та допоміжні монтажні елементи. Конкретний набір залежить від кількості фотомодулів, схеми стрінгів, місця встановлення інвертора та довжини кабельних трас.

Якщо панелі з’єднуються послідовно, основне завдання — сформувати стрінг із допустимою напругою. При паралельному підключенні додатково можуть знадобитися розгалужувачі для сонячних панелей, оскільки кілька гілок об’єднуються в одну лінію з більшим сумарним струмом.

Конектори для сонячних панелей

Конектори для сонячних панелей використовуються для створення роз’ємних електричних з’єднань між PV-кабелями, фотомодулями та іншими компонентами системи. Вони повинні відповідати робочій напрузі, струму та перерізу кабелю конкретної СЕС.

При виборі важливо враховувати не тільки тип корпусу, а й характеристики металевого контакту, ущільнення, допустимий зовнішній діаметр кабелю та ступінь захисту. Якість контактного з’єднання безпосередньо впливає на його опір і нагрівання.

Конектор MC4 для сонячних панелей

Конектор MC4 є одним із найпоширеніших типів роз’ємів у фотоелектричних системах. Він використовується для з’єднання сонячних модулів і PV-кабелів у стрінгах та інших DC-лініях.

У категорії представлені, зокрема, герметичні DC-конектори MC4 для кабелю 6 мм² з параметрами 1000 В і 30 А. При цьому ці характеристики стосуються конкретної моделі, тому при виборі іншого MC4 конектора потрібно перевіряти його власні допустимі значення напруги, струму та перерізу кабелю.

Як влаштований MC4-конектор

Типовий роз’єм MC4 складається з корпусу, металевого контакту, ущільнювальних елементів і деталей для фіксації кабелю. Металевий контакт обтискається на жилі провідника, після чого встановлюється всередину корпусу відповідно до конструкції роз’єму.

Саме якість обтискання має велике значення. Якщо контакт закріплений неправильно, у місці з’єднання може зрости електричний опір і температура. Тому хороший корпус MC4 не врятує монтаж, якщо металевий контакт обтиснутий «на ентузіазмі».

Роз’єми male та female для сонячних панелей

Для формування парного з’єднання використовуються відповідні роз’єми для сонячних панелей male і female. У побуті їх часто називають «папа» та «мама», хоча для технічного опису коректніше орієнтуватися на маркування виробника.

Полярність потрібно визначати не лише за формою корпусу. При монтажі необхідно перевіряти маркування провідників та електричну схему, особливо якщо конектор встановлюється на кабель самостійно.

Як підібрати MC4 під переріз PV-кабелю

При виборі конектора для PV-кабелю потрібно перевірити допустимий переріз провідника та зовнішній діаметр його ізоляції. Роз’єми можуть бути розраховані, наприклад, на кабелі 4 або 6 мм², але не кожна модель підтримує весь діапазон.

У поточному асортименті є MC4 для кабелю 6 мм², тому цей параметр варто перевіряти разом із допустимими струмом і напругою. Надто тонкий або товстий кабель може не забезпечити правильне ущільнення та фіксацію.

Послідовне підключення сонячних панелей

При послідовному підключенні сонячних панелей модулі формують один стрінг, а їхні робочі напруги та Voc сумуються. Струм при цьому залишається близьким до струму одного модуля за однакових характеристик панелей.

Такий спосіб широко використовується для підключення фотомодулів до MPPT інвертора. Перед формуванням стрінга потрібно розрахувати сумарний Voc з урахуванням температури та переконатися, що він не перевищує максимальну допустиму DC-напругу інвертора.

Паралельне підключення сонячних панелей

При паралельному підключенні сонячних панелей або окремих стрінгів сумарний струм збільшується, тоді як напруга однакових гілок залишається приблизно на тому самому рівні. Для об’єднання таких гілок можуть застосовуватися спеціальні розгалужувачі.

Перед паралельним з’єднанням потрібно перевірити максимальний струм MPPT, кабелів, конекторів та іншої DC-автоматики. Сам факт того, що розгалужувач фізично дозволяє підключити три або чотири гілки, ще не означає, що інвертор буде в захваті від отриманого струму.

MC4 Y-розгалужувачі для сонячних панелей

MC4 Y-розгалужувач використовується для паралельного об’єднання відповідних PV-гілок. У категорії представлені Solar T Type та Y-подібні рішення з різною кількістю виходів.

При виборі потрібно перевіряти допустиму напругу та струм розгалужувача, сумарний струм підключених гілок і характеристики MPPT інвертора. Для окремих моделей у каталозі заявлені параметри до 1000 VDC і 30 А, але їх потрібно співвідносити з конкретною схемою СЕС.

Розгалужувачі MC4 на 2, 3 та 4 гілки

У категорії доступні розгалужувачі MC4 на 2, 3 та 4 виходи, що дозволяє підібрати рішення під різну кількість паралельних гілок. Такі компоненти корисні, коли декілька стрінгів потрібно об’єднати перед наступною ділянкою DC-системи.

Чим більше паралельних гілок, тим більшим стає сумарний струм. Тому перед використанням розгалужувача 1→3 або 1→4 необхідно перевірити допустимий струм усіх елементів — від PV-кабелю до входу інвертора.

Подовження кабелю сонячних панелей

Якщо штатної довжини кабелів фотомодуля недостатньо, можна сформувати подовження кабелю сонячних панелей із відповідного PV-кабелю та сумісних конекторів. При цьому потрібно зберегти правильну полярність і забезпечити якісний контакт.

Для довгих трас варто додатково оцінити падіння напруги. Збільшення довжини кабелю підвищує його опір, тому іноді необхідно використовувати більший переріз.

Перехідники для підключення сонячних панелей

Перехідники для сонячних панелей можуть використовуватися у випадках, коли потрібно узгодити різні типи фізичних роз’ємів між компонентами системи. Однак механічний перехідник не змінює електричні параметри.

Перед використанням адаптера потрібно перевірити напругу, струм, полярність та сумісність обох пристроїв. Особливо це важливо при підключенні сонячних панелей до портативних станцій або іншого обладнання з нестандартними входами.

Швидкоз’ємні з’єднувачі та клеми для проводів

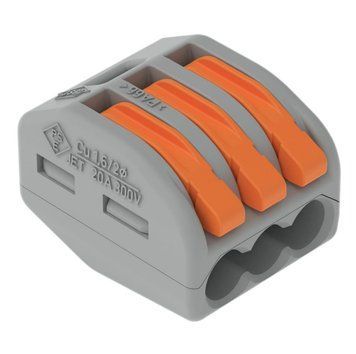

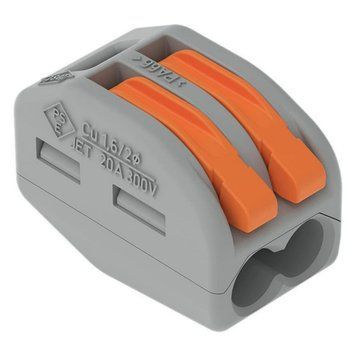

Для окремих електричних з’єднань у системі можуть використовуватися швидкоз’ємні з’єднувачі для проводів та клеми. У категорії представлені, зокрема, Push-in з’єднувачі TOMZN SPL-42, SPL-62, моделі на декілька входів та компактні важільні рішення.

Такі компоненти не є прямою заміною MC4 для зовнішніх PV-з’єднань. Вони мають інше конструктивне призначення, тому використовувати їх потрібно лише у відповідних електричних вузлах і в межах заявлених характеристик.

Наконечники та клеми для електричних з’єднань

Наконечники для проводів використовуються для формування надійного контактного з’єднання з клемами обладнання. У категорії є кільцеві наконечники та набори клем різних типів.

При виборі потрібно враховувати переріз провідника, діаметр кріпильного елемента та допустимий струм. Якісний наконечник має бути правильно підібраний і обтиснутий відповідним інструментом.

Кабельні сальники для підключення обладнання

Кабельний сальник використовується для введення кабелю в корпус щитка, інвертора або іншого обладнання, а також для його фіксації та ущільнення місця вводу залежно від конструкції.

У категорії представлені сальники PG21 та PG29. При виборі необхідно перевірити діапазон допустимого діаметра кабелю та відповідний монтажний розмір. Саме маркування PG не означає сумісність із будь-яким кабелем.

Конектори для підключення сонячних панелей до інвертора

Типова PV-лінія виглядає так: сонячні панелі → стрінг → DC-захист → PV-вхід інвертора. Для з’єднання кабелів можуть використовуватися MC4 та інші конектори, сумісні з конкретним обладнанням.

Перед підключенням сонячних панелей до інвертора потрібно перевірити не тільки тип роз’єму, а й максимальну PV-напругу, MPPT-діапазон та допустимий струм входу. Фізично вставити роз’єм — це ще не повний технічний розрахунок, хоч іноді дуже хочеться, щоб усе було саме так просто.

Сумісність MC4-конекторів різних виробників

Зовні схожі MC4-конектори різних виробників не варто автоматично вважати повністю сумісними. Відрізнятися можуть геометрія контактів, ущільнення та внутрішня конструкція.

Для надійного з’єднання краще перевіряти документацію виробників і використовувати компоненти, сумісність яких підтверджена. Особливо це важливо для зовнішніх DC-ліній із високою напругою.

Напруга та струм конекторів для сонячних панелей

Кожен конектор для сонячних панелей має граничні електричні характеристики. Допустима напруга повинна відповідати максимальній напрузі стрінга, а допустимий струм — фактичному струму лінії.

При паралельному об’єднанні кількох стрінгів потрібно особливо уважно контролювати струм. Роз’єм, розрахований на 30 А, не можна використовувати в лінії з більшим струмом лише тому, що його корпус ідеально защіпнувся.

Ступінь захисту IP конекторів для сонячних панелей

Оскільки багато PV-з’єднань розташовані просто неба, для герметичних конекторів сонячних панелей важливий ступінь захисту від пилу та вологи. У характеристиках можуть зустрічатися IP67, IP68 та інші значення залежно від конкретної моделі.

При цьому заявлений IP часто передбачає правильне складання роз’єму, відповідний кабель та коректно затягнуте ущільнення. Тому характеристики потрібно перевіряти саме для конкретного конектора.

Обтискання конекторів MC4

Правильне обтискання MC4 забезпечує контакт між металевим елементом роз’єму та жилою PV-кабелю. Для цього використовуються спеціальні обтискні кліщі відповідного діапазону.

Погане обтискання може призвести до підвищеного контактного опору й нагрівання. Тому монтаж конектора повинен виконуватися не плоскогубцями «бо майже те саме», а відповідним інструментом.

Інструмент для монтажу та перевірки електричних з’єднань

Для роботи з компонентами підключення використовуються обтискні кліщі, інструмент для підготовки кабелю, а також вимірювальні прилади. У категорії представлені кліщі для діапазонів 0,25–6 мм² та 0,25–10 мм², тестер напруги й цифровий мультиметр.

Обтискний інструмент допомагає сформувати контактне з’єднання, а тестер і мультиметр використовуються для відповідних електричних перевірок. Конкретний прилад потрібно підбирати за діапазоном вимірювання та видом робіт.

Типові помилки при підключенні сонячних панелей

До поширених помилок належать неправильна полярність, використання несумісних конекторів, неякісне обтискання, невідповідний переріз кабелю та перевищення допустимого струму розгалужувачів.

Не менш небезпечні помилки при формуванні стрінгів: перевищення максимальної PV-напруги інвертора, неправильне паралельне об’єднання та ігнорування струмових обмежень MPPT. Тому підключення сонячних панелей потрібно розглядати як єдину електричну систему, а не набір окремих роз’ємів.

Як вибрати комплектуючі для підключення сонячних панелей

Щоб правильно підібрати комплект для підключення сонячних панелей, спочатку визначте кількість модулів і схему стрінгів. Далі потрібно перевірити Voc, Vmp, Isc та Imp панелей і порівняти отримані параметри з MPPT інвертора.

Після цього вибирають PV-кабель відповідного перерізу, сумісні конектори та, якщо передбачене паралельне підключення, розгалужувачі. Для інших електричних вузлів можуть знадобитися клеми, наконечники, швидкоз’ємні з’єднувачі та кабельні сальники.

На що звернути увагу перед покупкою конекторів та розгалужувачів

Перед тим як купити конектори для сонячних панелей, потрібно перевірити тип роз’єму, допустиму напругу та струм, переріз і зовнішній діаметр кабелю, конструкцію ущільнення та ступінь захисту.

Для розгалужувачів додатково важлива кількість входів і виходів та сумарний струм після об’єднання гілок. Якщо купується MC4 для конкретного PV-кабелю, потрібно переконатися, що контакт і ущільнення відповідають його розмірам.

Від чого залежить ціна комплектуючих для підключення сонячних панелей

Ціна MC4-конектора та інших компонентів підключення залежить від конструкції, допустимої напруги й струму, ступеня захисту, типу контакту, виробника та комплектації. Розгалужувачі можуть коштувати дорожче за звичайну пару конекторів через складнішу конструкцію та більшу кількість виходів.

Вартість швидкоз’ємних з’єднувачів, клем, наконечників і кабельних сальників також залежить від їх типорозміру та електричних характеристик. Тому перед тим як купити MC4 або інші комплектуючі для підключення сонячних панелей, доцільно спочатку визначити всю схему з’єднань, а вже потім формувати необхідний комплект.
