Автоматика AC/DC

Автоматика AC/DC використовується для комутації, керування та захисту електричних кіл сонячної електростанції. На стороні постійного струму встановлюється DC-обладнання, а після інвертора та на стороні електромережі — автоматика AC. До цієї категорії належать автоматичні вимикачі, ПЗІП, запобіжники та тримачі, ізоляторні вимикачі, реле напруги й фаз, перемикачі та АВР.

Автомат для сонячних панелей підбирається за робочою напругою та струмом, характеристиками стрінгів, кількістю полюсів і місцем встановлення в електричній схемі.

Автоматика DC для сонячних панелей

На стороні постійного струму використовуються автомати DC (постійний струм), ПЗІП, запобіжники з тримачами та ізоляторні вимикачі. Таке обладнання підбирається відповідно до конфігурації сонячного масиву та параметрів інвертора.

Автомат DC повинен відповідати максимальній напрузі та струму конкретної лінії. Орієнтуватися лише на загальну потужність СЕС недостатньо — потрібно враховувати характеристики фотомодулів, кількість панелей у стрінгу та схему їх підключення.

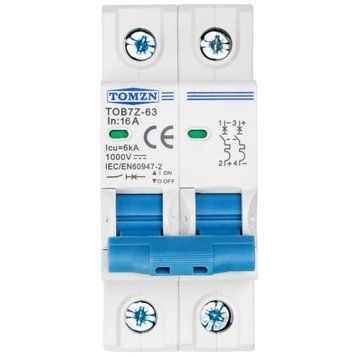

Як вибрати автомат DC

Щоб правильно підібрати автомат для сонячних панелей, потрібно знати електричні характеристики фотомодулів і схему їх з'єднання. Враховують Isc панелі, кількість паралельних стрінгів, максимальну напругу сформованого стрінга, характеристики кабельної лінії та допустимі параметри інвертора.

Автомат DC може відрізнятися номінальним струмом, допустимою напругою та кількістю полюсів. Тому два пристрої з однаковим номіналом в амперах не обов'язково підходять для однакової системи.

AC автомати для інверторів та електромережі

На стороні змінного струму застосовуються автомати AC (змінний струм), які підбираються відповідно до характеристик інвертора та електромережі. AC автомат повинен відповідати робочій напрузі, струму, кількості фаз і параметрам кабельної лінії.

Для однофазних і трифазних систем використовуються різні конфігурації обладнання. При виборі враховують номінальний та максимальний вихідний струм інвертора, фазність системи та схему підключення.

Чим відрізняються автомати AC та DC

Автомат DC та AC автомат не є взаємозамінними лише через однаковий номінальний струм. Постійний та змінний струм мають різні особливості комутації, тому обладнання повинно бути розраховане на відповідний тип електричного кола.

Для DC-автомата важливі допустима напруга постійного струму, номінальний струм і кількість полюсів. Для AC-обладнання враховуються напруга мережі, фазність, струм та характеристики навантаження.

Кількість полюсів автоматів AC/DC

Автоматичні вимикачі можуть мати різну кількість полюсів. Необхідна конфігурація визначається місцем встановлення пристрою та електричною схемою.

Для AC автоматів враховують однофазне або трифазне підключення. Автомат DC підбирається відповідно до схеми постійного струму. Кількість полюсів не варто визначати окремо від інших характеристик обладнання.

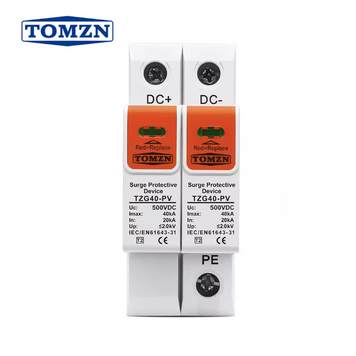

ПЗІП AC та DC для сонячних електростанцій

Пристрої захисту від імпульсних перенапруг використовуються на відповідних ділянках AC і DC. DC ПЗІП підбирається з урахуванням параметрів фотоелектричного масиву, а AC ПЗІП — відповідно до характеристик електромережі та схеми системи.

Автомат для сонячних панелей і ПЗІП виконують різні функції. Тому наявність автоматичного вимикача не замінює інші передбачені схемою елементи захисту.

Запобіжники та тримачі DC

У фотоелектричних системах також застосовуються DC-запобіжники та відповідні тримачі. Вони підбираються за номінальним струмом, допустимою напругою та характеристиками конкретної лінії.

Автомат DC і плавкий запобіжник мають різний принцип роботи та призначення. Необхідність їх встановлення та номінали визначаються параметрами системи й електричною схемою.

Реле напруги, перемикачі та АВР

Автоматика AC/DC включає не лише автоматичні вимикачі. У системах електроживлення можуть використовуватися реле напруги, реле контролю фаз, трипозиційні перемикачі, диференційні вимикачі, контактори та автоматичне введення резерву.

Таке обладнання застосовується для контролю параметрів мережі, комутації джерел живлення та виконання інших функцій залежно від конфігурації системи. Конкретний склад автоматики визначається схемою електропостачання.

Автоматика для однофазного та трифазного інвертора

Для однофазної системи AC автомат підбирається відповідно до напруги та максимального вихідного струму інвертора. Для трифазного обладнання враховуються параметри трифазної мережі та відповідна конфігурація захисних пристроїв.

На DC-стороні принцип підбору інший: автомат для сонячних панелей повинен відповідати параметрам PV-масиву. Тому AC- і DC-частини системи необхідно розраховувати окремо.

Як вибрати автоматику AC/DC

Підбір починається з електричної схеми СЕС. Для DC-сторони визначають кількість панелей у стрінгу, Voc, Isc, кількість паралельних ліній та характеристики інвертора. Після цього підбирають автомат DC, ПЗІП, запобіжники та інші необхідні компоненти.

Для AC-сторони враховують максимальний вихідний струм інвертора, кількість фаз, напругу мережі та параметри кабелю. Якщо передбачено кілька джерел живлення, додатково визначається необхідність перемикачів, реле або АВР.

Від чого залежить ціна автоматики AC/DC

Ціна автоматики AC/DC залежить від типу пристрою, номінального струму, допустимої напруги, кількості полюсів, функціональності та виробника. Тому порівнювати обладнання тільки за номіналом в амперах некоректно.

Перед покупкою автомат DC, автомат для сонячних панелей або AC автомат потрібно підбирати насамперед за технічними параметрами. Обладнання має відповідати конкретній ділянці СЕС, характеристикам інвертора, кабельної лінії та схемі підключення.
