Автомати AC

Автомати AC використовуються для комутації та захисту електричних ліній змінного струму від перевантаження та короткого замикання. У сонячних електростанціях автомат змінного струму застосовується в AC-частині системи — після перетворення постійного струму від сонячних панелей інвертором на змінний.

Перед тим як купити автомат AC, потрібно врахувати номінальний і максимальний вихідний струм інвертора, кількість фаз, робочу напругу, кількість полюсів, характеристику спрацювання, вимикальну здатність та параметри кабельної лінії. Автоматичний вимикач AC необхідно підбирати за електричними характеристиками конкретної системи, а не тільки за потужністю інвертора в кВт.

Що таке автомат AC і для чого він потрібен

Автомат AC — це автоматичний вимикач, призначений для роботи в електричних колах змінного струму. Він забезпечує комутацію лінії та її захист від надструмів у межах характеристик конкретного пристрою.

У сонячній електростанції автоматичний вимикач AC може бути частиною окремого AC-щитка або розподільчого щита. При його виборі важливо узгодити номінал автомата з параметрами інвертора, кабелю та електричної мережі.

Де використовуються автомати AC у сонячній електростанції

Сонячні панелі генерують постійний струм DC, який надходить на інвертор. Після перетворення електроенергії інвертор формує змінний струм AC. Саме в цій частині системи встановлюється автомат AC для сонячної електростанції.

Автоматичні вимикачі можуть використовуватися з мережевими та гібридними інверторами, у розподільчих щитах, а також на резервних AC-лініях, якщо вони передбачені схемою обладнання. Конкретний автомат для інвертора підбирається окремо для відповідної лінії.

Чим автомат AC відрізняється від автомата DC

Основна різниця між автоматом AC та DC полягає в типі електричного струму, для роботи з яким розрахований пристрій. У мережі змінного струму струм періодично змінює напрямок і проходить через нуль, тоді як у DC-колі умови комутації та гасіння електричної дуги відрізняються.

Тому однаковий номінал у амперах не робить AC та DC автомати взаємозамінними. Для AC-частини системи потрібно використовувати автомат змінного струму з характеристиками, що відповідають конкретній мережі.

Автомат AC для інвертора

Автомат AC для інвертора підбирається за характеристиками його відповідного входу або виходу змінного струму. Одним із головних параметрів є максимальний струм, який може проходити через лінію під час нормальної роботи обладнання.

Також необхідно враховувати кількість фаз, напругу, переріз і допустимий струм кабелю, спосіб його прокладання та рекомендації виробника інвертора. Потужність у кВт дозволяє лише попередньо оцінити необхідні параметри.

Як підібрати автомат AC за потужністю інвертора

При виборі автомата для інвертора 5, 10, 15, 20 або 30 кВт не варто автоматично прив'язувати конкретний номінал вимикача до потужності. Спочатку потрібно визначити, однофазне чи трифазне обладнання використовується.

Наприклад, однофазний та трифазний інвертори однакової потужності матимуть різний струм. Тому для точного підбору автомата AC потрібно перевірити паспортний максимальний вихідний струм конкретної моделі інвертора.

Як розрахувати струм автомата AC

Для попередньої оцінки струму однофазної системи можна використовувати співвідношення:

I ≈ P / U

Для трифазної системи базова залежність має вигляд:

I ≈ P / (√3 × U × cosφ)

Ці формули дають орієнтовне значення. Для вибору автомата змінного струму пріоритетними залишаються паспортні характеристики інвертора та розрахунок кабельної лінії.

Автомати AC 16А, 20А, 25А та 32А

Автомат AC 16А, 20А, 25А або 32А може використовуватися в електричних лініях із відповідними розрахунковими параметрами. Необхідний номінал визначається струмом навантаження та характеристиками кабелю.

При виборі автомата AC 32А, наприклад, додатково потрібно перевірити кількість полюсів, характеристику спрацювання та вимикальну здатність. Тому два автомати на 32 А можуть мати різне призначення.

Автомати AC 40А, 50А, 63А та вище

Для AC-ліній із більшим струмовим навантаженням можуть використовуватися автомати AC 40А, 50А, 63А та інших номіналів. Такі рішення можуть застосовуватися як в однофазних, так і в трифазних системах залежно від характеристик обладнання.

Збільшувати номінал автомата лише для того, щоб уникнути його спрацювання, неправильно. Автоматичний вимикач AC повинен бути узгоджений із допустимим струмом кабельної лінії та параметрами підключеного обладнання.

Однополюсні та двополюсні автомати AC

Автомати AC 1P та 2P відрізняються кількістю полюсів, які комутує пристрій. Вибір залежить від конкретної схеми електричної мережі та вимог до відключення провідників.

Двополюсний автомат AC може застосовуватися в однофазних системах, де відповідно до схеми необхідна одночасна комутація двох провідників. Водночас вибір між 1P та 2P потрібно робити не лише за кількістю фаз, а за конкретною електричною схемою.

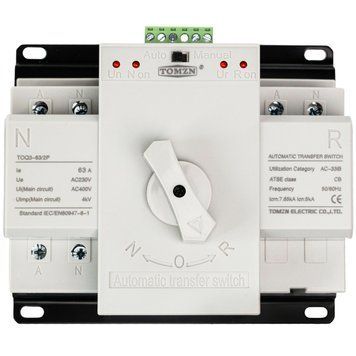

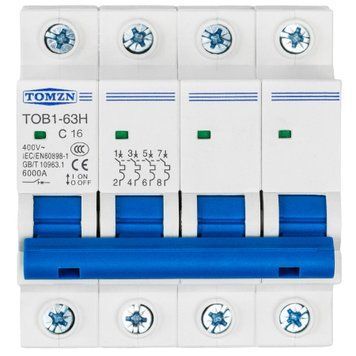

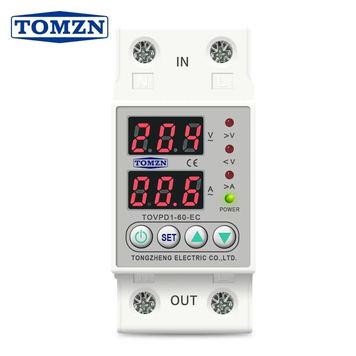

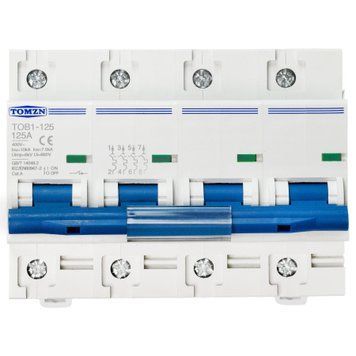

Триполюсні та чотириполюсні автомати AC

У трифазних мережах застосовуються автомати AC 3P та 4P. Триполюсний автомат комутує три фазні провідники, тоді як чотириполюсні рішення можуть використовуватися у схемах, де передбачена також комутація нейтрального провідника.

Вибір трифазного автомата AC залежить від схеми системи, типу мережі та вимог конкретного проєкту. Кількість полюсів не варто визначати лише за потужністю інвертора.

Автомат AC для однофазного інвертора

Автомат для однофазного інвертора підбирається за його максимальним AC-струмом, напругою мережі та характеристиками кабелю. Для обладнання з номінальною напругою 220/230 В струмове навантаження при однаковій потужності буде вищим, ніж у відповідної трифазної системи.

Тому при виборі однофазного автомата AC важливо перевірити технічний паспорт інвертора. Саме значення максимального вихідного струму дає значно більше інформації для підбору, ніж потужність у кВт.

Автомат AC для трифазного інвертора

Автомат для трифазного інвертора працює в мережі 380/400 В та підбирається з урахуванням струму по фазах. У таких системах можуть використовуватися триполюсні або чотириполюсні автоматичні вимикачі залежно від електричної схеми.

Для правильного вибору автомата AC 400В потрібно врахувати паспортний струм інвертора, переріз кабелю, характеристику спрацювання та необхідну вимикальну здатність.

Автомат AC для гібридного інвертора

Гібридний інвертор може мати декілька AC-підключень із різними функціями та характеристиками. Залежно від моделі це може бути мережевий вхід Grid, резервний вихід Load/EPS та інші передбачені виробником підключення.

Тому автомат AC для гібридного інвертора потрібно підбирати до конкретної AC-лінії. Номінальний або максимальний струм мережевого входу не завжди збігається з параметрами резервного виходу.

Автомат AC для мережевого інвертора

Автомат AC для мережевого інвертора встановлюється у відповідній частині схеми його підключення до мережі. При виборі потрібно врахувати максимальний вихідний струм інвертора, кількість фаз та характеристики кабельної лінії.

Для потужних мережевих СЕС особливе значення мають також вимикальна здатність автомата та параметри електричної мережі в точці підключення.

Характеристика спрацювання B, C або D — що вибрати

Автомати AC можуть мати різні часово-струмові характеристики, серед яких поширені B, C та D. Вони визначають особливості спрацювання електромагнітного розчіплювача при струмах, що перевищують номінальні.

Не варто вважати, що автомат із характеристикою C автоматично є найкращим для будь-якого інвертора. Вибір між B, C та D залежить від характеру навантаження, можливих пускових струмів і параметрів електричної системи.

Вимикальна здатність автомата AC

Вимикальна здатність показує, який струм короткого замикання автоматичний вимикач AC здатний безпечно відключити в межах заявлених характеристик. У продажу можна зустріти автомати з вимикальною здатністю 4,5 кА, 6 кА, 10 кА та іншими значеннями.

Наприклад, автомат AC 6кА та автомат AC 10кА однакового номінального струму відрізняються за здатністю відключати струм короткого замикання. Необхідне значення визначається параметрами електричної мережі в точці встановлення.

Як автомат AC пов'язаний із перерізом кабелю

Одне з основних завдань автоматичного вимикача — захищати кабельну лінію від недопустимого струмового навантаження. Тому підбір автомата по кабелю є обов'язковою частиною розрахунку AC-системи.

Враховуються переріз і матеріал провідника, спосіб прокладання, температура, довжина лінії та інші умови. Не можна просто встановити автомат більшого номіналу, якщо кабель не розрахований на відповідний струм.

Автомат AC чи диференційний автомат

Звичайний автомат AC та диференційний автомат виконують не повністю однакові функції. Автоматичний вимикач забезпечує захист від перевантаження та короткого замикання, тоді як диференційний автомат додатково реагує на диференційний струм відповідно до характеристик пристрою.

Тому автомат AC чи дифавтомат вибирають не за принципом «який кращий», а відповідно до необхідної схеми захисту. Також потрібно враховувати вимоги виробника інвертора до пристроїв диференційного захисту.

Автомати AC для домашньої СЕС

Для приватного будинку можуть використовуватися однофазні або трифазні автомати AC для домашньої СЕС залежно від мережі та встановленого інвертора. Номінал визначається не площею будинку чи кількістю панелей, а електричними характеристиками AC-частини системи.

При підборі враховують максимальний струм інвертора, кількість фаз, переріз кабелю, характеристику спрацювання та вимикальну здатність.

Автомати AC для бізнесу та промислових СЕС

У комерційних та промислових сонячних електростанціях переважно використовуються потужні трифазні інвертори, тому автомат AC для бізнесу повинен відповідати значним струмовим навантаженням конкретної системи.

При виборі автомата для промислової СЕС враховують струм по фазах, параметри кабельної лінії, вимикальну здатність, схему розподільчого щита та інші характеристики електромережі. Для великих систем також важливо враховувати координацію захисних пристроїв.

Як вибрати автомат AC

Перед тим як купити автомат AC, потрібно визначити місце його встановлення та параметри відповідної лінії. Якщо автомат підбирається для інвертора, насамперед перевіряють його максимальний AC-струм, кількість фаз і робочу напругу.

Далі визначають допустимий струм кабельної лінії, номінал і кількість полюсів автомата, характеристику B, C або D та необхідну вимикальну здатність. Після цього параметри автомата змінного струму потрібно зіставити з вимогами виробника інвертора та загальною схемою електричного захисту.

На що звернути увагу перед покупкою автомата AC

Перед покупкою автоматичного вимикача AC перевірте його номінальний струм, робочу напругу, кількість полюсів, характеристику спрацювання та вимикальну здатність. Для інверторної системи ці характеристики потрібно порівняти з паспортними параметрами обладнання.

Також важливі тип монтажу, переріз кабелю та схема електромережі. Якщо автомат встановлюється в готовий AC-щиток, варто додатково перевірити його сумісність з іншими компонентами автоматики.

Від чого залежить ціна автомата AC

Ціна автомата AC залежить від номінального струму, кількості полюсів, робочої напруги, вимикальної здатності, часово-струмової характеристики, конструкції та виробника. Тому автомати з однаковим номіналом можуть суттєво відрізнятися за вартістю та призначенням.

Наприклад, автомат AC 32А у виконанні 1P та чотириполюсний автомат 4P на той самий струм — це різні пристрої. Перед тим як купити автомат AC, потрібно порівнювати повний набір характеристик: номінальний струм, кількість полюсів, B/C/D, вимикальну здатність та відповідність параметрам інвертора й кабельної лінії.
