Кабелі для сонячних електростанцій

Кабелі для сонячних панелей використовуються для електричного з’єднання фотомодулів, інверторів, акумуляторів, щитів та інших компонентів сонячної електростанції. У різних частинах СЕС застосовуються кабелі з різними характеристиками, тому при виборі важливо враховувати не лише переріз, а й робочу напругу, допустимий струм, довжину траси, тип ізоляції та умови прокладання.

Перед тим як купити кабель для сонячних панелей, варто визначити, для якої саме ділянки системи він потрібен. Для DC-ліній між фотомодулями та інвертором використовуються спеціалізовані PV-кабелі, для AC-частини — відповідні силові кабелі, а для з’єднання акумулятора з інвертором можуть знадобитися провідники значно більшого перерізу через високі струми.

Які кабелі використовуються в сонячній електростанції

У сонячній електростанції застосовуються кілька типів кабельних ліній. Кабель для СЕС підбирається залежно від того, яку функцію він виконує у системі. Для підключення сонячних панелей використовують DC-кабель, між інвертором і електричною мережею — AC-кабель, а для акумуляторної частини — окремі силові провідники, розраховані на відповідні струми.

Також у системі може використовуватися кабель або провідник заземлення. Через різні умови роботи не варто застосовувати один тип кабелю для всіх ділянок. Кабель для сонячної електростанції повинен відповідати конкретній напрузі, струму та способу прокладання.

Кабель для сонячних панелей — особливості PV-кабелю

PV кабель розроблений для використання у фотоелектричних системах. Він застосовується для з’єднання сонячних панелей у стрінги та передачі постійного струму до DC-щитка або інвертора. У категорії представлені, зокрема, спеціалізовані сонячні кабелі KBE Solar DB+ перерізом 6 мм² у чорному та червоному виконанні.

При виборі фотогальванічного кабелю важливо перевірити його допустиму робочу напругу, переріз, температурні характеристики та умови експлуатації. Для зовнішнього монтажу особливе значення мають властивості ізоляції та її відповідність умовам тривалої роботи на відкритому повітрі.

Чим сонячний кабель відрізняється від звичайного кабелю

Сонячний кабель використовується в специфічних умовах фотоелектричної системи, де він може працювати при високій DC-напрузі та постійно перебувати просто неба. Саме тому PV-кабель має відповідати вимогам до фотоелектричних систем за конструкцією, ізоляцією та допустимими електричними параметрами.

Звичайний силовий кабель може використовуватися в інших частинах СЕС, наприклад на AC-стороні або для внутрішніх з’єднань, якщо його характеристики відповідають конкретній схемі. Тому різниця полягає не в магічному написі «solar», а в реальному призначенні та параметрах кабелю.

DC кабель для сонячних панелей та інвертора

DC кабель для сонячних панелей працює в ланцюгу постійного струму. Типова схема виглядає так: фотомодулі формують стрінг, далі кабельна лінія проходить через захисне обладнання або безпосередньо до відповідних PV-входів інвертора залежно від конфігурації СЕС.

При підборі кабелю від сонячних панелей до інвертора потрібно враховувати струм стрінга, максимальну напругу, довжину траси та допустиме падіння напруги. Також важлива сумісність кабелю з конекторами, які використовуються для підключення фотомодулів.

AC кабель для підключення інвертора

Після інвертора електроенергія передається вже в AC-частині системи. AC кабель для інвертора підбирається за його максимальним вихідним струмом, кількістю фаз, робочою напругою, довжиною лінії та способом прокладання.

Для однофазного та трифазного інвертора однакової потужності струмове навантаження буде різним. Тому кабель для підключення інвертора не можна вибирати тільки за потужністю у кВт — потрібно дивитися фактичні параметри обладнання.

Який переріз кабелю потрібен для сонячних панелей

Переріз кабелю для сонячних панелей підбирається за струмом стрінга, довжиною лінії та допустимими втратами. У фотоелектричних системах часто використовуються кабелі 4, 6 мм² та інших перерізів залежно від проєкту.

У поточному асортименті категорії є кабелі перерізом 6 мм² та 10 мм². При цьому більший переріз не потрібно вибирати автоматично: він має відповідати фактичному струму, довжині кабельної траси та способу прокладання.

Кабель для сонячних панелей 6 мм²

Кабель для сонячних панелей 6 мм² є поширеним варіантом для фотоелектричних DC-ліній. У категорії представлені, зокрема, KBE Solar DB+ 6 мм² у чорному та червоному кольорах, а також кабелі КАБЛЕКС відповідного перерізу.

Чи підійде PV кабель 6 мм² конкретній СЕС, залежить від струму стрінга, довжини траси та допустимого падіння напруги. Для короткої лінії та одного струму він може бути оптимальним, а для іншої конфігурації може знадобитися інший переріз.

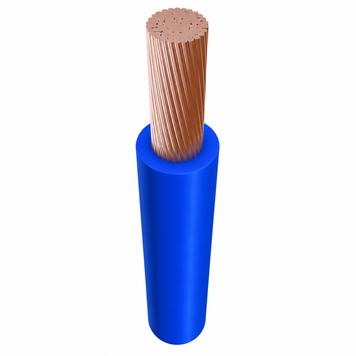

Кабель 10 мм² для сонячної електростанції

Кабель 10 мм² може використовуватися на ділянках СЕС, де потрібна більша струмова здатність або менші втрати на довгій трасі. У категорії представлені кабелі КАБЛЕКС ПВ-3 НГ-LS 10 мм² у різних кольорах.

При виборі кабелю для СЕС 10 мм² важливо враховувати його реальне призначення. Сам по собі більший переріз не робить кабель універсальним для PV, AC або акумуляторної частини — потрібно перевіряти допустиму напругу, струм і тип ізоляції.

Як підібрати переріз кабелю за струмом

Чим більший струм проходить через провідник, тим важливіше правильно визначити його переріз. Підбір перерізу кабелю виконується з урахуванням максимального струму, матеріалу провідника, способу прокладання та температурних умов.

Для PV-лінії орієнтуються на характеристики стрінга, а для AC-лінії — на струм інвертора. В акумуляторних системах струми можуть бути ще вищими, особливо при напрузі 48–51,2 В, тому там часто потрібні кабелі значно більшого перерізу.

Як довжина кабелю впливає на вибір перерізу

Чим довша кабельна траса, тим більшими можуть бути втрати напруги. Тому розрахунок кабелю для сонячних панелей має враховувати не лише струм, а й фактичну відстань між панелями, інвертором або іншими компонентами.

Наприклад, для лінії 10 м і 50 м при однаковому струмі оптимальний переріз може відрізнятися. Збільшення перерізу дозволяє знизити опір і втрати, але остаточний вибір повинен базуватися на розрахунку, а не на правилі «чим товстіший, тим краще».

Як розрахувати падіння напруги в кабелі

Падіння напруги залежить від довжини провідника, його перерізу, матеріалу та струму. Чим довший кабель і менший його переріз, тим більшими можуть бути втрати електроенергії.

При виборі PV кабелю варто оцінювати не лише здатність провідника витримувати струм, а й ефективність передачі енергії. Надто малий переріз може формально працювати, але створювати зайві втрати на довгій трасі.

Мідний кабель для сонячних панелей

Мідний кабель для сонячних панелей широко використовується завдяки високій електропровідності міді. У спеціалізованих PV-кабелях можуть застосовуватися гнучкі багатодротяні жили, що спрощує прокладання та підключення до конекторів.

При виборі важливо перевіряти не тільки матеріал провідника, а й реальний переріз, тип ізоляції та робочі характеристики. Сам факт використання міді не визначає, для якої саме частини СЕС призначений кабель.

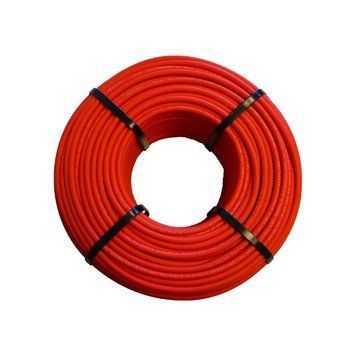

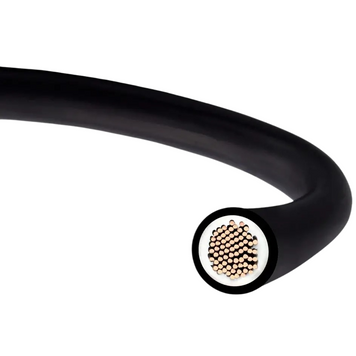

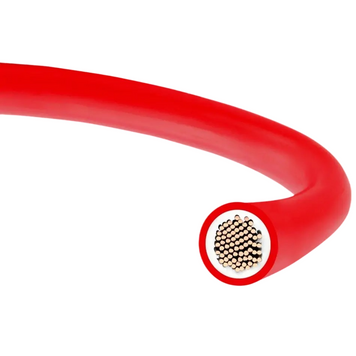

Чорний і червоний кабель для сонячних панелей

У DC-частині СЕС червоний і чорний кабель для сонячних панелей можуть використовуватися для зручної ідентифікації полярності. Це спрощує монтаж, перевірку та подальше обслуговування фотоелектричної системи.

У каталозі доступні, зокрема, чорний та червоний KBE Solar DB+ 6 мм². При цьому колір оболонки не визначає допустимий струм або напругу — електричні характеристики завжди потрібно перевіряти за конкретною моделлю.

Кабель для акумулятора та інвертора

Кабель від акумулятора до інвертора працює в іншому режимі, ніж типовий PV-кабель. Особливо в низьковольтних системах 48 або 51,2 В через батарейну лінію можуть проходити сотні ампер залежно від потужності інвертора.

Тому кабель для АКБ підбирається за максимальним струмом заряду та розряду, потужністю інвертора, довжиною траси, параметрами BMS та допустимим струмовим навантаженням провідника. Використовувати для цієї лінії звичайний PV-кабель 6 мм² без розрахунку не можна.

Як підібрати кабель між акумулятором та інвертором

Для попередньої оцінки струму батарейної лінії можна орієнтуватися на співвідношення потужності та напруги. Наприклад, інвертор 5 кВт у системі приблизно 50 В може потребувати струму близько 100 А без урахування втрат та пікових режимів.

Саме тому переріз кабелю для акумулятора часто значно більший, ніж у PV-стрінгу. Остаточне значення потрібно визначати за рекомендаціями виробника інвертора й батареї, довжиною кабелю та характеристиками захисної автоматики.

Кабель для однофазного та трифазного інвертора

Кабель для однофазного інвертора та кабель для трифазної моделі підбираються за різними струмовими характеристиками. При однаковій потужності однофазний інвертор зазвичай має вищий струм на відповідній AC-лінії.

Для трифазної системи враховується струм по фазах, кількість жил, схема підключення та тип мережі. Тому AC кабель для інвертора потрібно вибирати тільки після визначення точних параметрів обладнання.

Кабель для інвертора 5, 10, 15, 20 та 30 кВт

Запит «який кабель для інвертора 10 кВт» не має однієї універсальної відповіді. Інвертор може бути однофазним або трифазним, мати різні максимальні струми, а довжина кабельної лінії може становити як кілька, так і десятки метрів.

Так само кабель для інвертора 5, 15, 20 або 30 кВт підбирається за паспортним струмом, напругою, кількістю фаз, довжиною та способом прокладання. Потужність у кВт є лише одним із вхідних параметрів.

Кабель для заземлення сонячної електростанції

Кабель для заземлення використовується для організації відповідних захисних з’єднань у системі та не виконує функцію PV-кабелю. Його переріз і спосіб підключення визначаються схемою заземлення та параметрами конкретного об’єкта.

Для сонячних панелей можуть використовуватися окремі заземлювальні провідники для монтажної конструкції, рамок та іншого обладнання відповідно до проєкту СЕС.

Роз’єми MC4 та підключення PV-кабелю

Для з’єднання PV кабелю із сонячними панелями широко використовуються конектори типу MC4 та сумісні рішення. Роз’єм потрібно підбирати під допустимий переріз і зовнішній діаметр кабелю, а також за електричними характеристиками системи.

Якість обтискання контакту має велике значення. Поганий контакт може створювати додатковий опір і нагрівання, тому навіть хороший кабель для сонячних панелей не компенсує неправильно встановлений конектор.

Кабель для зовнішнього монтажу сонячних панелей

Значна частина DC-проводки СЕС прокладається на відкритому повітрі, тому PV кабель для зовнішнього монтажу потрібно вибирати з урахуванням умов експлуатації. Слід перевіряти температурний діапазон, характеристики ізоляції та заявлену виробником стійкість до зовнішніх факторів.

Особливо це важливо для кабелів, які проходять безпосередньо під сонячними панелями або по відкритих конструкціях. Звичайний внутрішній кабель не варто автоматично використовувати в таких умовах.

Маркування кабелів у сонячній електростанції

Кабельне маркування допомагає ідентифікувати окремі лінії під час монтажу та обслуговування СЕС. Це особливо актуально в системах із декількома стрінгами, щитами та великою кількістю проводів.

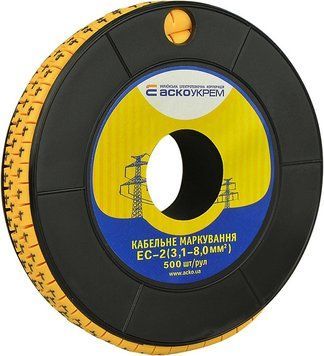

У категорії представлене, зокрема, маркування EC-2 для кабелів певного діапазону діаметрів. Воно може використовуватися для організації зрозумілої системи позначень у щитах і кабельних трасах.

Маркування PV-кабелю — на що звернути увагу

На оболонці або в технічних характеристиках сонячного кабелю можуть зазначатися тип, переріз, робоча напруга, температурний діапазон, виробник та стандарти, яким відповідає конкретна модель.

Перед покупкою варто звірити ці дані з вимогами СЕС. Навіть два кабелі одного перерізу 6 мм² можуть відрізнятися за допустимою напругою, типом ізоляції та призначенням.

Як вибрати кабель для сонячної електростанції

Щоб правильно вибрати кабель для сонячної електростанції, спочатку визначте, на якій ділянці він буде працювати: PV, AC, акумуляторній або заземлювальній. Далі потрібно визначити максимальну напругу та струм, довжину кабельної траси та умови монтажу.

Після цього підбирають переріз, перевіряють допустиме падіння напруги, тип ізоляції та сумісність із конекторами або наконечниками. Такий підхід дозволяє купити кабель для сонячних панелей або інвертора саме під параметри конкретної СЕС, а не лише за назвою чи товщиною провідника.

На що звернути увагу перед покупкою кабелю

Перед тим як купити кабель для сонячних панелей, перевірте його призначення, матеріал провідника, переріз, допустиму напругу, струмове навантаження, зовнішній діаметр та характеристики ізоляції.

Також потрібно заздалегідь визначити необхідну довжину. Якщо кабель продається метражем, варто врахувати фактичний маршрут прокладання, підключення до обладнання та необхідний технологічний запас.

Від чого залежить ціна кабелю для сонячних панелей

Ціна кабелю для сонячних панелей залежить від перерізу, матеріалу провідника, конструкції, типу ізоляції, допустимої напруги, виробника та призначення. Тому кабель 6 мм² для фотоелектричної DC-системи та силовий кабель такого самого перерізу можуть мати різну вартість і характеристики.

Перед тим як купити PV кабель, варто порівнювати не лише ціну за метр. Для правильного вибору важливі електричні параметри, довжина траси, втрати, умови монтажу та сумісність із компонентами конкретної сонячної електростанції.
