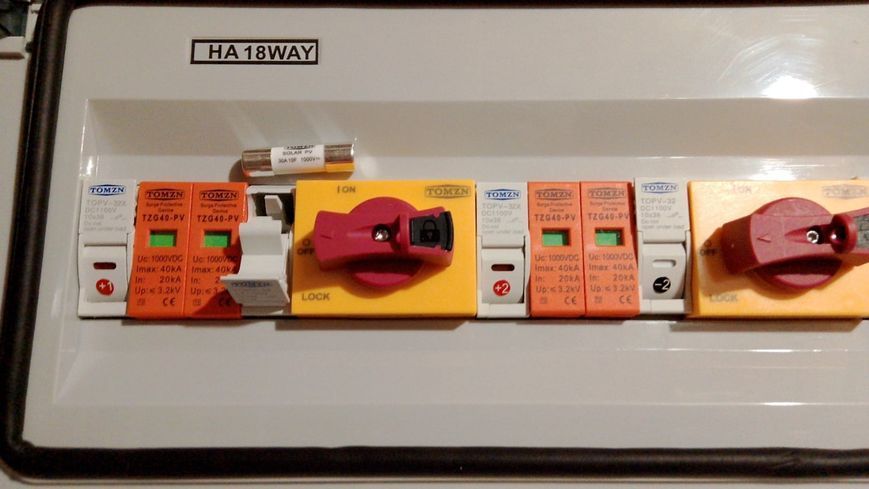

Щит захисту сонячних панелей TOMZN DC (2 входи — 2 виходи) IP65
Професійний герметичний DC-бокс захисту на 1000V для двох незалежних стрингів
Високовольтний розподільчий щит постійного струму преміум-класу, зібраний на базі оригінальних компонентів автоматики TOMZN у міцному корпусі серії HA 18WAY. Цей захисний бокс розроблений спеціально для одночасного підключення, захисту та роздільного ручного вимкнення двох незалежних сонячних стрингів (2 входи — 2 виходи). Конфігурація щита повністю адаптована під сучасні мережеві, гібридні та автономні інвертори з декількома MPPT-трекерами та розрахована на роботу у високовольтних ланцюгах із напругою до 1000V DC.
🔌 Архітектура та особливості подвійного захисту
Кожна з двох ліній має свій відокремлений контур безпеки. Поєднання швидкісних плавких запобіжників сонячного класу gPV та потужних поворотних рубильників дозволяє безпечно розривати високовольтні кола постійного струму під повним навантаженням. Завдяки надійно ізольованим секціям, обслуговування або вимкнення одного стринга не впливає на роботу іншого, що гарантує стабільну генерацію та максимальну безпеку всієї фотоелектричної станції.
🛡 Переваги компонентів захисної збірки
- Подвійний блок DC-роз'єднувачів (рубильників): два окремих сонячних вимикача TOMZN із посиленими поворотними ручками та функцією безпечного блокування (Lock) для надійного фізичного розриву кола.
- Високовольтний грозозахист TZG40-PV (1000V): помаранчеві модулі захисту від імпульсних перенапруг (ОПН/УЗИП) сонячної серії ефективно перехоплюють та скидають наведені грозові розряди в контур заземлення (Imax до 40кА).
- Полюсний захист запобіжниками gPV: тримачі серії TOPV-32 забезпечують надійне встановлення плавких вставок 10х38 мм окремо на кожен позитивний та негативний провідник обох стрингів.
- Герметичний корпус HA 18WAY (IP65): промисловий пластиковий бокс із товстим гумовим ущільнювачем по периметру дверцят та захищеними вводами. Гарантує повну ізоляцію від пилу, бруду та струменів води під час встановлення на вулиці.
📊 Технічні характеристики
| Виробник захисної автоматики | TOMZN (Китай — Оригінал) |
| Конфігурація підключення ліній | 2 входи / 2 виходи (для 2 паралельних чи незалежних стрингів) |
| Максимальна робоча напруга системи | 1000V DC (Постійний струм) |
| Комутаційні елементи керування | Поворотні сонячні DC-роз'єднувачі навантаження (рубильники з Lock-функцією) — 2 шт. |
| Модель та напруга ОПН (грозозахисту) | TOMZN TZG40-PV 2P DC, Робоча напруга: 1000V (помаранчеві змінні блоки) |
| Параметри імпульсного струму розряду | In: 20кА | Imax: 40кА | Рівень захисту Up ≤ 3.2кВ |
| Модульні тримачі та запобіжники | TOMZN TOPV-32 / TOPV-32X під плавкі вставки сонячного класу gPV 10х38 мм (1000V) |
| Тип та пило-/вологозахист корпусу | HA 18WAY, Ступінь захисту IP65 (вуличне герметичне виконання) |
📦 Комплектація
| Компоненти захисної збірки (2 стринги) | Кількість |
|---|---|
| Герметичний вологозахищений розподільчий бокс HA 18WAY IP65 із прозорим ревізійним вікном | 1 шт. |
| Вимикач-роз'єднувач постійного струму TOMZN DC сонячного класу з поворотною ручкою | 2 шт. |
| Обмежувач імпульсних перенапруг (грозозахист УЗИП/ОПН) TOMZN 2P 1000V DC (помаранчевий) | 2 шт. |
| Модульний тримач запобіжника постійного струму TOMZN TOPV-32 (DC 1100V) | 4 шт. |
| Плавкий сонячний високовольтний запобіжник gPV 10х38 мм (1000V) | 4 шт. |
