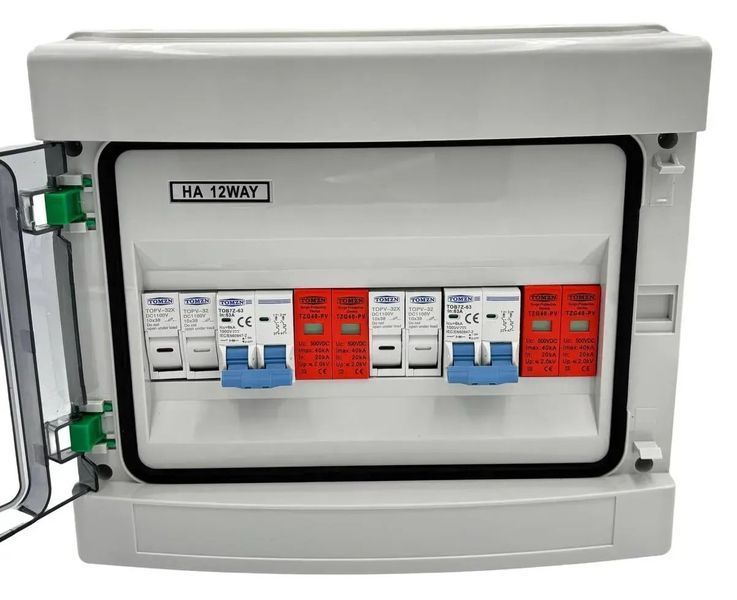

Щит захисту сонячних панелей TOMZN DC (2 входи / 2 виходи) IP65 серія HA-12
Герметичний двоканальний розподільчий щит для інверторів із 2 MPPT-трекерами
Готовий розподільчий щит постійного струму (DC Combiner Box) TOMZN преміальної серії HA-12 призначений для безпечного підключення та захисту двох незалежних ланцюгів (стрінгів) сонячних панелей. Схема щита реалізована за архітектурою «2 входи / 2 виходи» без паралельного об'єднання ліній, що дозволяє інвертору ефективно працювати з кожним стрінгом окремо. Щит забезпечує повний захист від коротких замикань, зворотних струмів та імпульсних наведень (блискавкозахист). Надійний вологозахищений корпус класу IP65 із прозорими дверцятами гарантує стабільну роботу автоматики за будь-яких умов монтажу.
✅ Сумісність
Щит розроблений спеціально для популярних однофазних та трифазних гібридних чи мережевих інверторів потужністю від 5 кВт до 15 кВт, які мають 2 незалежні MPPT-входи. Ідеально сумісний з моделями:
- Deye: серії SUN-5K-SG03LP1, SUN-6K-SG03LP1, SUN-8K-SG01LP1, SUN-10K-SG04LP3, SUN-12K-SG04LP3
- Solis: серії Solis-1P5K-4G, Solis-1P10K-4G, S5-GR3P10K, S6-GR1P5K
- Victron Energy: контролери заряду MPPT серій SmartSolar 150/100, 250/100 тощо
- Growatt: серії MIN 5000-6000 TL-X, MOD 10K-15K TL3-X
- Axioma Energy, Must, Altek: гібридні моделі з подвійними трекерами
🛡 переваги
- Захист від перевантажень (Запобіжники): 4 плавких сонячних запобіжники класу gPV (10х38 мм) у тримачах TOMZN захищають лінії (+) та (-) кожного стрінга.
- Блискавкозахист (ПЗП): 2 двополюсні пристрої захисту від імпульсних перенапруг TOMZN 2P DC відводять небезпечні високовольтні імпульси під час грози, захищаючи MPPT-входи інвертора.
- Комутація та ручне вимкнення: 2 двополюсні автоматичні вимикачі постійного струму TOMZN 2P DC забезпечують швидке та безпечне розірвання кола під навантаженням для сервісних робіт.
- Корпус серії HA-12 (IP65): Виготовлений із високо якісного ABS-пластику з герметичними ущільнювачами. Має зручні засувки, прозорі ревізійні дверцята та комплектується гермовводами для підведення сонячного кабелю.
📦 КОМПЛЕКТАЦІЯ
| Компоненти захисного щита | Кількість |
|---|---|
| Розподільний бокс HA 12WAY (IP65) | 1 шт. |
| Автоматичний вимикач TOMZN TOB7Z-63 DC | 2 шт. |
| Пристрій грозозахисту TOMZN TZG40-PV (500V) | 4 шт. |
| Тримач запобіжника TOPV-32 | 4 шт. |
| Запобіжник TOMZN DC gPV (відповідно до струму) | 4 шт. |
