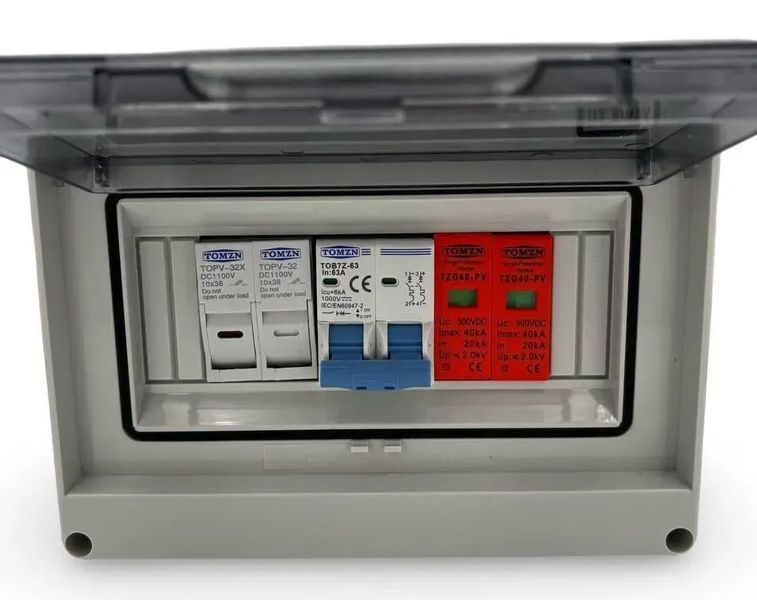

Щит захисту сонячних панелей TOMZN DC IP65 з поворотним рубильником (1 вхід / 1 вихід)
Компактний захисний DC-бокс із функцією швидкого аварійного вимкнення стрінга
Готовий до експлуатації розподільний щит захисту постійного струму (DC-бокс), призначений для безпечного підключення та захисту одного стрінга сонячних батарей із робочою напругою до 1000V DC. Головна особливість цієї моделі — наявність надійного поворотного вимикача навантаження (рубильника) з чіткою фіксацією положень, що дозволяє миттєво та безпечно розірвати коло постійного струму під навантаженням під час обслуговування чи аварійних ситуацій. Комплексна автоматика від бренду TOMZN забезпечує надійний захист обладнання від імпульсних перенапруг (блискавок) та надструмів.
🔌 Функціональні вузли та елементи захисту
- Поворотний вимикач навантаження (рубильник) TOMZN DC: механічний пристрій із яскравою червоно-жовтою панеллю керування та можливість блокування (Lock). Розрахований на роботу в високовольтних колах постійного струму сонячних систем. Забезпечує гарантований видимий розрив лінії для безпечного сервісу інвертора.
- Обмежувач імпульсних перенапруг (грозозахист / УЗИП) TOMZN TZG40-PV (Uc: 500V / Разом: 1000V DC): двополюсний захисний пристрій зеленого кольору на базі потужних варисторів. Захищає внутрішні плати інвертора та MPPT-трекери від стрибків напруги, викликаних грозовими розрядами та статикою. Маркування 500V вказує на робочу напругу кожного окремого захисного модуля, які разом у збірці захищають лінію до 1000V. Оснащений віконцями індикації стану картриджів.
- Система плавких запобіжників TOMZN TOPV-32 DC (1100V): окремі тримачі для позитивного (+1) та негативного (-1) полюсів сонячного стрінга. Плавкі циліндричні вставки класу gPV захищають сонячні модулі та кабель від зворотних струмів та тривалих перевантажень.
- Герметичний бокс TOMZN (IP65): міцний пило- та вологозахищений корпус із прозорими дверцятами та герметичними кабельними вводами (сальниками) у нижній частині для надійного підключення ліній.
📊 Технічні характеристики збірки
| Конфігурація системи | 1 DC вхід (1 стрінг сонячних панелей) — 1 DC вихід |
| Бренд автоматики та корпусу | TOMZN (Оригінал, спеціалізована сонячна серія) |
| Тип керування | Поворотний перемикач-рубильник (ON / OFF / LOCK) |
| Максимальна робоча напруга (Umax) | До 1000V DC (Загальна системи) / Uc: 500V DC (На один модуль ОПН) |
| Тип захисних запобіжників | Циліндричні плавкі вставки 10х38 мм gPV (під напругу до 1100V) |
| Клас обмежувача перенапруг (УЗИП) | TZG40-PV | Клас II | Uc: 500V DC | In: 20кА | Imax: 40кА | Up: ≤ 2.0кV — 3.8кV |
| Матеріал корпусу та захист | Герметичний ABS-пластик, клас вологозахисту IP65 |
| Спосіб підключення кабелю | Герметичні кабельні вводи (сальники) в комплекті |
📦 Специфікація компонентів внутрішньої збірки
| Найменування елемента системи | Кількість |
|---|---|
| Фірмовий вологозахищений бокс TOMZN IP65 з прозорою кришкою та гермовводами | 1 шт. |
| Двополюсний поворотний вимикач навантаження (рубильник) DC сонячної серії | 1 шт. |
| Обмежувач імпульсних перенапруг (УЗИП/грозозахист) TOMZN TZG40-PV DC (Зелений, 2-полюсний, маркування модулів Uc: 500V) | 1 шт. |
| Тримач плавких запобіжників сонячного стрінга TOMZN TOPV-32 DC (1100V) | 2 шт. |
| Спеціалізована циліндрична плавка вставка gPV (10х38 мм) для постійного струму | 2 шт. |
