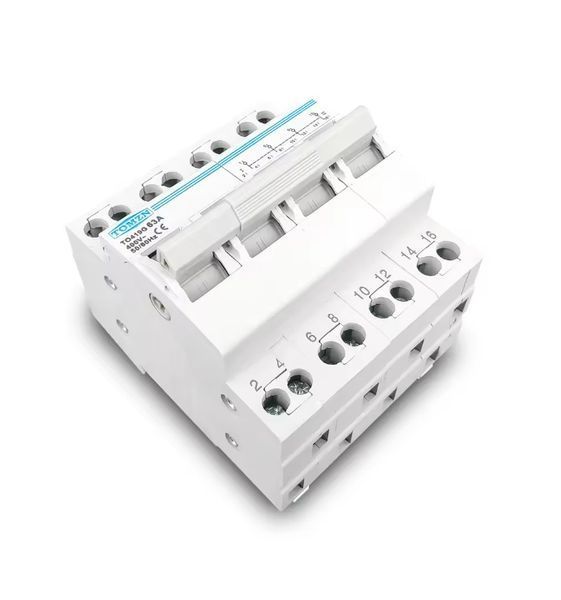

Перемикач введення резерву TOMZN TO419G 4P (63А)
Чотириполюсний ручний перекидний рубильник (I-O-II) для безпечного перемикання трифазної мережі разом із нульовим провідником
Чотириполюсний перемикач введення резерву TOMZN TO419G (63А) — це високонадійний пристрій силової комутації, спеціально розроблений для трифазних електричних мереж. Він забезпечує ручне перемикання всього об'єкта (приватного будинку, котеджу, офісу чи комерційного приміщення) з основної міської електромережі на альтернативне джерело (трифазний генератор, потужний інвертор) та навпаки. Завдяки наявності 4 полюсів, пристрій одночасно перемикає три фази та робочий нуль (N), що є обов'язковою вимогою для безпечного підключення більшості сучасних генераторів. Важіль має три фіксовані положення I-O-II з розривом контактів по центру ("O"), що повністю виключає ризик зустрічної напруги між двома лініями.
✅ Ключові переваги та особливості
- Повна чотириполюсна комутація (4P): перемикання трьох фазних ліній разом із нульовим проводом забезпечує повну ізоляцію резервного джерела від зовнішньої міської мережі. Це унеможливлює "блукаючі" струми та вибивання ПЗВ (УЗО).
- Безпечна схема перемикання (I-O-II): нульове положення по центру ("O") є фіксованою точкою розриву. Контакти першого джерела живлення повністю розмикаються до того, як замкнуться контакти другого джерела, що повністю захищає обладнання від короткого замикання.
- Силове виконання (63А): висока пропускна здатність контактної групи дозволяє використовувати пристрій як головний ввідний рубильник для великих об'єктів із сумарною споживаною потужністю.

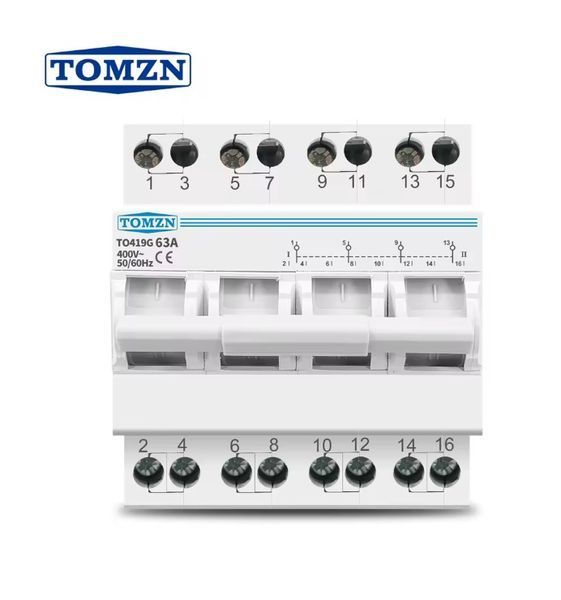

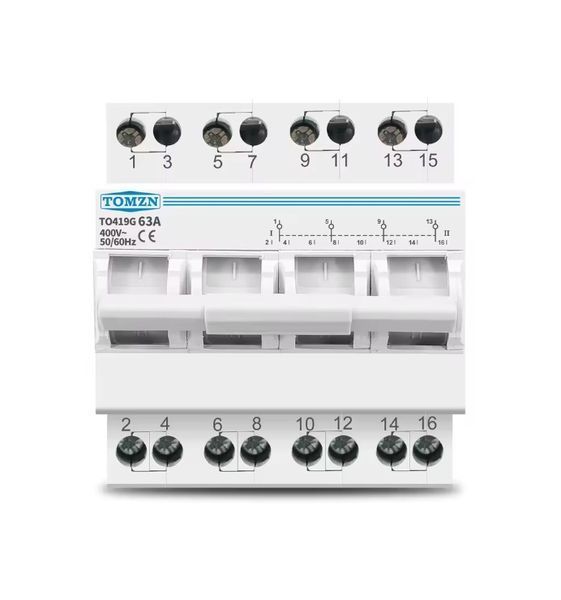

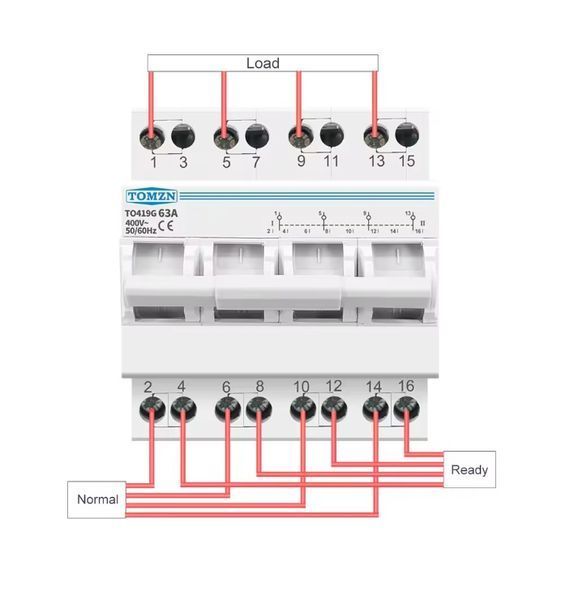

- Зрозуміла графічна схема: на лицьовій панелі корпусу нанесено наочну схему внутрішніх зв'язків та маркування клем (1, 3, 5, 7, 9, 11, 13, 15 зверху та відповідні виходи знизу) для швидкого та безпомилкового підключення інженером-електриком.

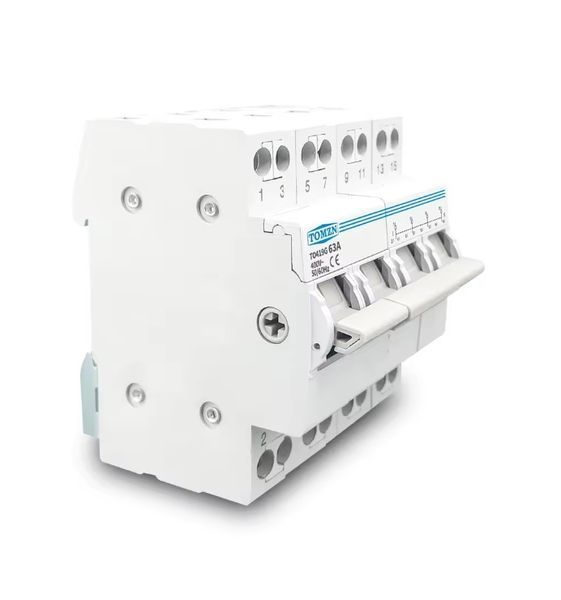

- Зручний модульний монтаж: рубильник легко монтується у стандартний розподільчий щиток на DIN-рейку 35 мм та займає 4 стандартних модулі.
📊 характеристики
| Виробник | TOMZN |
| Серія / Модель | TO419G 63A |
| Тип пристрою | Ручний чотириполюсний перемикач введення резерву (перекидний рубильник) |
| Номінальний струм | 63 А |
| Кількість полюсів | 4P (комутація 3 фаз та нуля одночасно) |

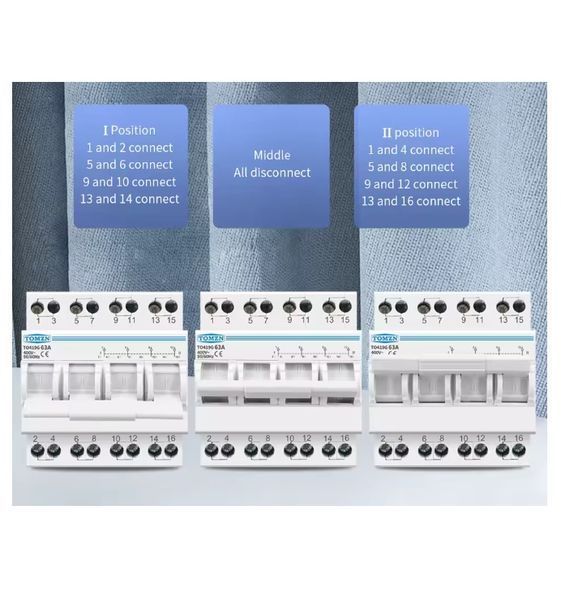

| Режими роботи важеля | I - O - II (Мережа - Вимкнено - Резерв/Генератор) |
| Номінальна напруга | 400V~ (50/60 Hz) |
| Напруга ізоляції (Ui) | 690V |
| Тип монтажу | На стандартну DIN-рейку (35 мм), ширина 4 модулі |
⚠️ Важливе зауваження щодо безпеки: Цей виріб є виключно перемикачем ліній (рубильником). Він не має функції захисту від короткого замикання або теплового перевантаження мережі. У розподільчому щитку його необхідно обов'язково встановлювати в парі зі стандартними автоматичними вимикачами відповідного номіналу.
📦 Комплектація
| Компонент | Кількість |
|---|---|
| Перемикач введення резерву TOMZN 4P 63A TO419G | 1 шт. |
