Щит защиты солнечных панелей до 50 кВт TOMZN DC (4 входа, 2 выхода) IP65

Щит защиты солнечных панелей TOMZN HA-24 DC (4 MPPT, 1200V, 32A)

Промышленный высоковольтный DC-бокс с поворотными рубильниками для инверторов мощностью 40–50 кВт

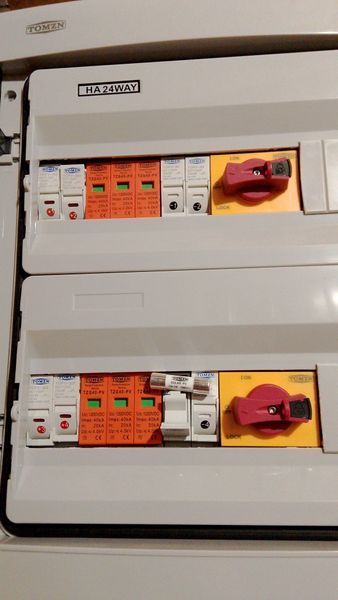

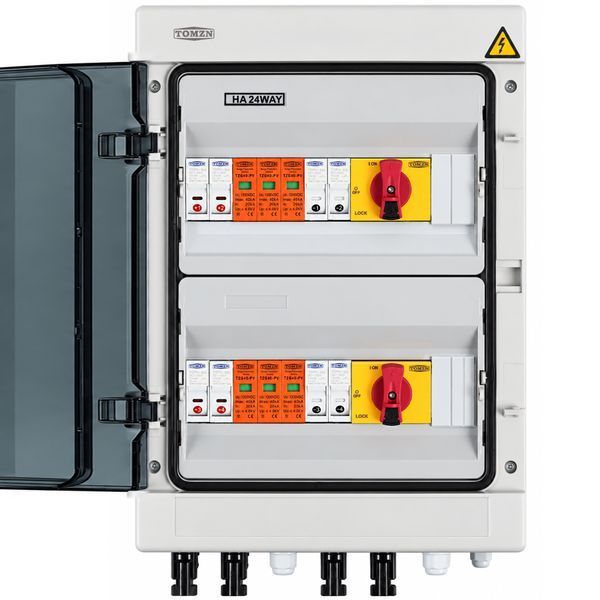

Большой двухрядный распределительный щит постоянного тока TOMZN промышленного класса (модель корпуса HA 24WAY) — это мощнейшее готовое решение для надежной защиты коммерческих и крупных домашних солнечных электростанций. Вместо стандартных модульных автоматов в данном щите установлены профессиональные кулачковые поворотные разъединители нагрузки (DC Switch), гарантирующие мгновенное физическое разрывание высоковольтной дуги под нагрузкой. Система рассчитана на работу в высоковольтных DC-сетях солнечных массивов с напряжением до 1200V, обеспечивая автономную комплексную защиту сразу 4-х независимых солнечных стрингов (MPPT-трекеров).

🔌 Совместимость с инверторами

Благодаря высокому рабочему напряжению компонентов (до 1200V DC) и наличию 4-х независимых каналов защиты, данный щит полностью совместим с промышленными трехфазными сетевыми и гибридными инверторами мощностью 40 кВт, 50 кВт и 60 кВт, оснащенными 4-мя MPPT трекерами. Поворотные рубильники на 32А рассчитаны на работу с современными солнечными панелями высокой мощности (540W–800W+), обладающими повышенным рабочим током.

Идеально подходит для следующих серий инверторов:

• Deye: SUN-40K-G04, SUN-50K-G04 (промышленные серии на 4 MPPT)
• Solis: Solis-40K-5G, Solis-50K-5G, Solis-50K-GR3P
• Huawei: SUN2000-40KTL-M3, SUN2000-50KTL-M1
• SolaX, Sungrow, Growatt и другие трехфазные инверторы аналогичной мощности на 4 MPPT трекера.

🛡 Особые свойства и преимущества

• Мощные поворотные рубильники (DC Switch): 4-полюсные кулачковые переключатели серии i-ON / LOCK обеспечивают безопасное ручное отключение линий постоянного тока и способны надежно гасить дугу при напряжении до 1200V.
• Высоковольтная защита 1200V: установлены премиальные оранжевые трехполюсные УЗИП (SPD) серии TZG40-PV, выдерживающие повышенное напряжение современных солнечных цепочек и надежно защищающие электронику инвертора во время грозы.
• Полная защита полюсов (+/-): каждый из 4-х стрингов защищен с обеих сторон при помощи плавких вставок gPV, установленных в фирменные держатели с LED-индикацией для быстрого визуального контроля исправности.

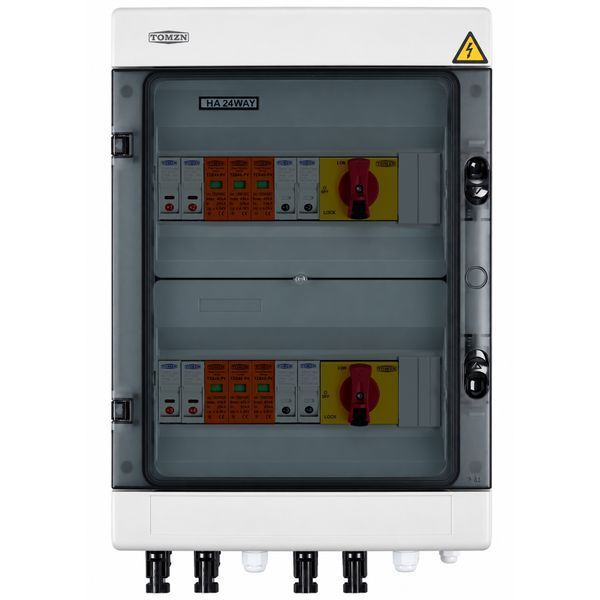

• Усиленный влагозащищенный корпус HA-24: пыле- и водонепроницаемый бокс (класс защиты IP65) с двухрядной компоновкой, независимыми прозрачными дверцами для каждого яруса и устойчивостью к жестким погодным условиям и ультрафиолету.

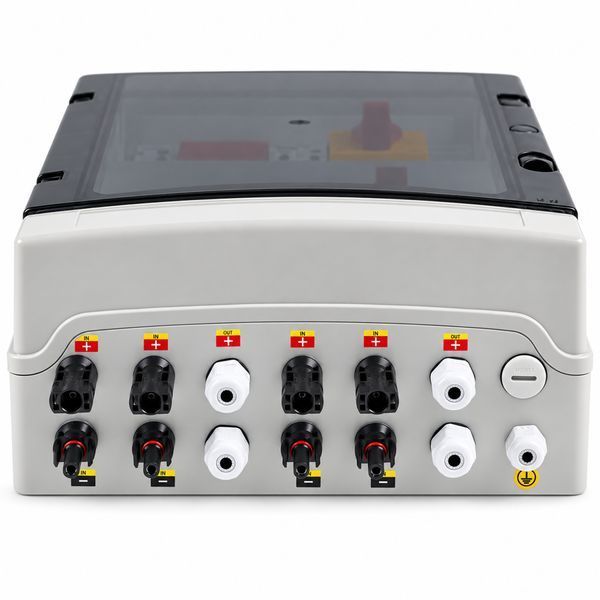

• Быстрое подключение: в нижней части щита полностью смонтированы и готовы к работе кабельные гермовводы и силовые герметичные разъемы стандарта MC4.

📊 Технические характеристики

💡 Информация для монтажа: Благодаря использованию трехполюсных УЗИП (3P), щит требует обязательного подключения выделенного заземляющего проводника к соответствующим центральным клеммам импульсной защиты для корректного отвода токов молнии в землю.

📦 комплектация
