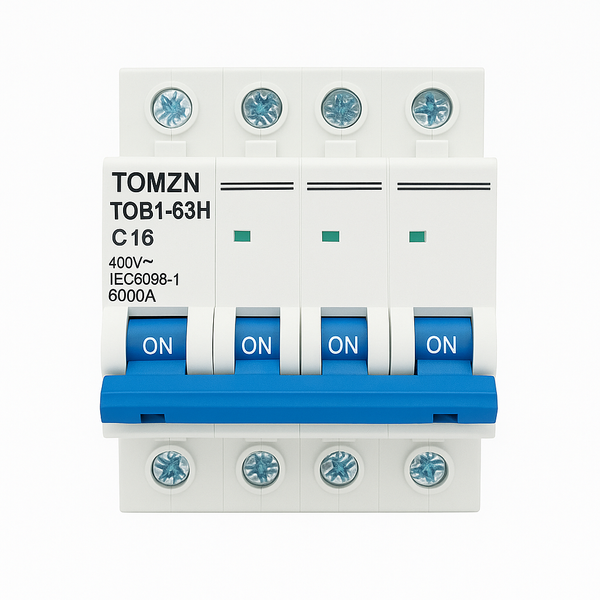

Автоматический выключатель модульный TOMZN TOB1-63H C16 (16A, 4 Полюса, 400V AC)
Надежный четырехполюсный автомат для комплексной защиты трехфазных сетей с нейтралью
Модульный автоматический выключатель TOMZN TOB1-63H предназначен для высококачественной защиты электрических контуров от повреждений, вызванных длительными перегрузками и токами короткого замыкания. Данная четырехполюсная модель (4P) с номинальным током 16А и характеристикой срабатывания типа С идеально подходит для бытовых и коммерческих трехфазных сетей, где необходимо одновременно коммутировать три фазных проводника и нейтраль (ноль). Автомат обеспечивает высокую отключающую способность до 6кА (6000А), что гарантирует стабильную работу и безопасность подключенного оборудования, такого как трехфазные двигатели, системы вентиляции, насосные станции или блоки распределения питания. Благодаря связанному механизму управления, при возникновении аварийной ситуации на любой из линий, происходит мгновенное синхронное отключение всех четырех полюсов.
⚙ Ключевые особенности и преимущества
- Полная четырехполюсная защита (4P): обеспечивает одновременное размыкание трех фаз и нулевого проводника, что значительно повышает общую безопасность системы при обслуживании.
- Характеристика отключения типа С: оптимальный выбор для сетей с умеренными пусковыми токами (бытовая техника, кондиционеры, группы освещения и розеточные линии).
- Отключающая способность 6000А: гарантирует надежное гашение электрической дуги и успешное размыкание контактов даже при мощных коротких замыканиях.
- Визуальные флажки-индикаторы: каждый отдельный полюс оснащен механическим окошком состояния для быстрого и точного контроля положения силовых контактов.
- Удобное управление: эргономичная сплошная синяя рукоятка позволяет одним движением вручную включать или обесточивать всю трехфазную систему.
- Стандартный модульный монтаж: легко и быстро фиксируется на обычную DIN-рейку 35 мм в любом распределительном электрощите.
📊 характеристики
| Модель устройства | TOB1-63H |
| Производитель | TOMZN |
| Номинальный рабочий ток (In) | 16 А |
| Кривая срабатывания (тип характеристики) | C |
| Номинальное рабочее напряжение (Ue) | 400 V ~ (Переменный ток, AC) |
| Количество полюсов | 4 Полюса (4P — 3 фазы + нуль) |
| Предельная отключающая способность (Icu) | 6 kA (6000 А) |
| Соответствие международным стандартам | IEC60987-1 / IEC60988-1 |
⚠️ Инструкция по монтажу и безопасности
Установка четырехполюсного автоматического выключателя должна осуществляться квалифицированным специалистом-электриком со строгим соблюдением правил электробезопасности. Перед началом монтажа полностью обесточьте входную линию питания. Подключение кабелей необходимо выполнять строго согласно схеме распределения фаз и нейтрали, обеспечивая надежное и плотное затягивание винтов в клеммных зажимах. Слабый контакт может привести к повышенному внутреннему сопротивлению, локальному перегреву корпуса и преждевременному выходу устройства из строя. Автомат предназначен для использования исключительно в сетях переменного тока (AC) с напряжением до 400V.
