Щит защиты солнечных панелей TOMZN DC 4 входа / 2 выхода IP65, 63А, предохранители 30А, УЗИП 600В

Щит защиты TOMZN DC 4 входа / 2 выхода IP65

Профессиональный сумматор для систем с двумя MPPT-трекерами

Готовый защитный щит постоянного тока (DC Combiner Box) TOMZN предназначен для безопасного параллельного объединения четырех отдельных цепей (стрингов) солнечных панелей в два независимых выхода. Данная конфигурация идеально подходит для современных сетевых и гибридных инверторов мощностью до 30 кВт, оснащенных 2 скоростными MPPT-трекерами. Щит обеспечивает полноценную двухполюсную защиту от коротких замыканий, обратных токов и импульсных перенапряжений (молниезащиту) отдельно для каждого рабочего контура, существенно повышая живучесть и безопасность солнечной электростанции.

✅ совместимость

Щит предназначен для фотоэлектрических систем с двумя MPPT-трекерами и конфигурацией до 4 стрингов (по 2 стринга на каждый MPPT). Может применяться в солнечных электростанциях мощностью до 30 кВт при условии соответствия электрических параметров стрингов характеристикам щита и инвертора.

• Максимальное напряжение стрингов: напряжение холостого хода (Voc) каждого подключенного стринга, с учетом его повышения при низкой температуре, не должно превышать допустимое напряжение оборудования щита — 600V DC, а также максимальное входное напряжение конкретного инвертора.
• Мощность системы до 30 кВт: значение 30 кВт является ориентиром для совместимой конфигурации солнечного поля, а не самостоятельным электрическим пределом щита. Возможность работы с СЭС конкретной мощности определяется напряжением, током, количеством стрингов и параметрами MPPT-входов инвертора.
• Конфигурация 4 входа / 2 выхода: щит позволяет объединить по 2 стринга в один выход для каждого из двух MPPT. При параллельном подключении напряжение стрингов не суммируется, а токи двух стрингов складываются.
• Примеры применения: щит может использоваться с соответствующими по DC-параметрам инверторами Deye SUN-5K-SG03LP1-EU, Deye SUN-6K-SG03LP1-EU, Deye SUN-8K-SG01LP1-EU, Deye SUN-10K-SG02LP1-EU, Deye SUN-12K-SG02LP1-EU, MUST PV18, Axioma Energy и другими моделями, поддерживающими соответствующую конфигурацию стрингов и MPPT. Перед подключением конкретной модели необходимо проверить ее максимальное входное DC-напряжение и допустимые токи MPPT.
• Совместимость с инвертором: перед подключением необходимо проверить максимальное DC-напряжение инвертора, рабочий диапазон MPPT, допустимый входной ток каждого MPPT и максимальный ток короткого замыкания (Isc). Параметры солнечного поля не должны превышать допустимые значения инвертора и защитного оборудования.
• Для инверторов разной мощности: щит может использоваться не только с инверторами на 30 кВт, но и с моделями меньшей мощности — например 5, 6, 8, 10, 12, 15 или 20 кВт, если их схема подключения предусматривает до 4 стрингов на 2 MPPT и электрические параметры соответствуют характеристикам щита.

🛡 особенности:

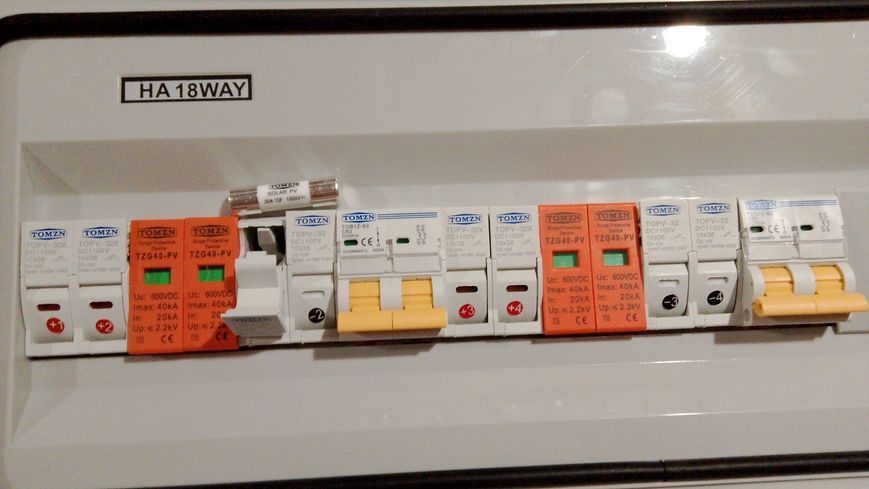

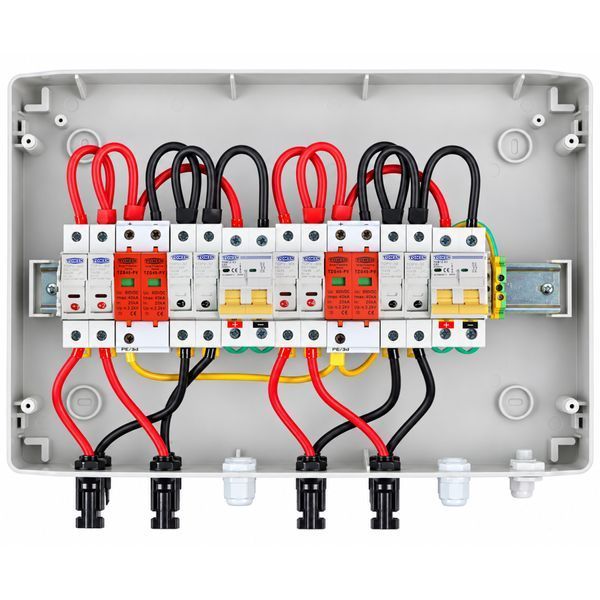

• Полноценная защита от сверхтоков: Установлено 8 плавких предохранителей специального класса gPV (10х38 мм). Защищен каждый полюс (+) и (-) для всех 4 входных линий, что полностью исключает повреждение панелей обратными токами при затенении или аварии.
• Два независимых контура УЗИП (молниезащита): 2 отдельных двухполюсных устройства защиты от импульсных перенапряжений (SPD) на 600V DC надежно перехватывают и сбрасывают в заземление наведенные высоковольтные токи во время ударов молнии.
• Два двухполюсных автоматических выключателя: На выходе каждого контура установлен отдельный автомат TOMZN 2P DC на 63А. Это позволяет безопасно и независимо обесточивать отдельные MPPT-трекеры для сервисного обслуживания.

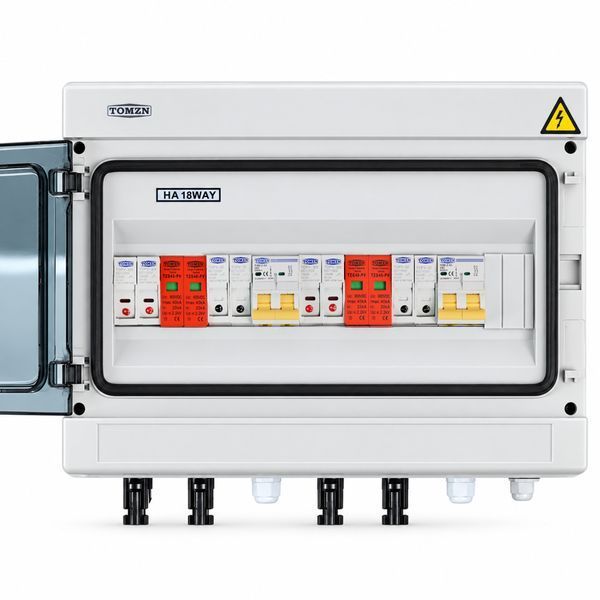

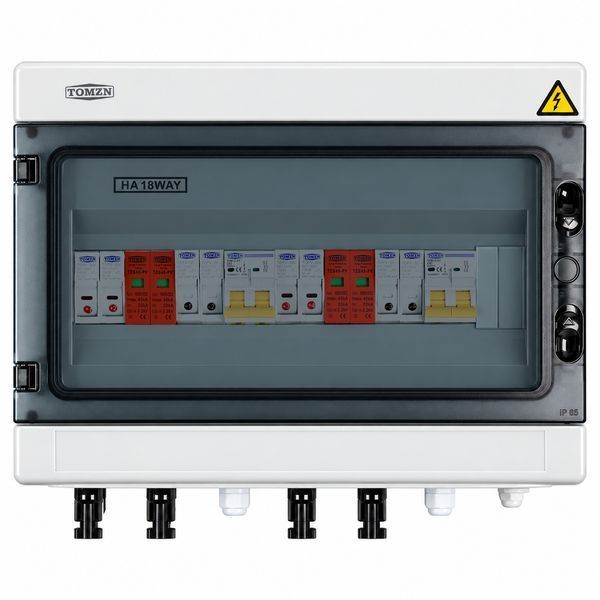

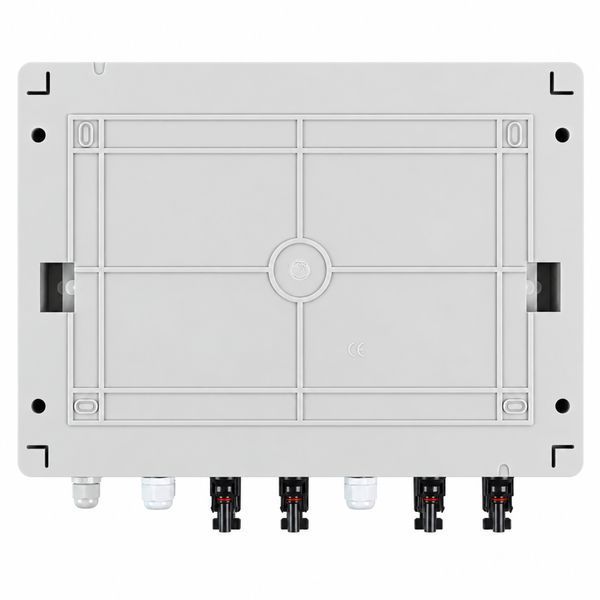

• Профессиональный влагозащищенный корпус: Герметичный щит усиленной серии HA с классом защиты IP65 и прозрачной крышкой надежно оберегает автоматику от пыли, ультрафиолета и осадков.
