Щит защиты солнечных панелей TOMZN DC (3 входа, 3 выхода) IP40 18-WAY

Щит защиты солнечных панелей TOMZN DC (3 входа / 3 выхода) IP40 18-WAY

Готовое инженерное решение для трехступенчатой защиты трех независимых PV-стрингов сетевых и гибридных СЕС

Сборный распределительный щит защиты постоянного тока TOMZN DC 18-WAY — это профессиональное, полностью скомплектованное и готовое к подключению оборудование, разработанное для безопасной интеграции солнечных батарей в систему питания инвертора. Данная конфигурация рассчитана на 3 независимых фотоэлектрических цепи (3 входа и 3 выхода), что позволяет защитить мультитрековые или разветвленные солнечные массивы. Благодаря трехуровневой системе коммутации (предохранители + автоматы + УЗИП), щит обеспечивает абсолютную безопасность станции, защищая инвертор и кабельные линии от токов короткого замыкания, критических перегрузок и импульсных ударов молнии.

⚡ Трехступенчатая архитектура защиты каждого стринга

• Шаг 1. Плавкие предохранители (TOMZN TOPV-32): цилиндрические вставки класса gPV (10х38 мм) осуществляют базовую защиту фотомодулей от обратных токов и точечных замыканий внутри самого стринга.
• Шаг 2. Автоматические выключатели (TOMZN TOB7Z-63 DC 1000V): двухполюсные автоматы постоянного тока выступают в роли главных разъединителей линии под нагрузкой и обеспечивают мгновенную электромагнитную отсечку при системных авариях.
• Шаг 3. Устройства защиты от импульсных перенапряжений (УЗИП TOMZN TZG40-PV 800V): скоростные ограничители перенапряжения (варисторные модули) отводят колоссальные импульсные токи (индуцированные ударами молнии) на контур заземления, спасая чувствительную электронику инвертора.

🛡 Особые преимущества и особенности

• Профессиональный внутренний монтаж: все межмодульные связи уже выполнены на заводском уровне при помощи специализированного гибкого солнечного кабеля соответствующего сечения с четкой цветовой маркировкой полюсов (красный — плюс, черный — минус).

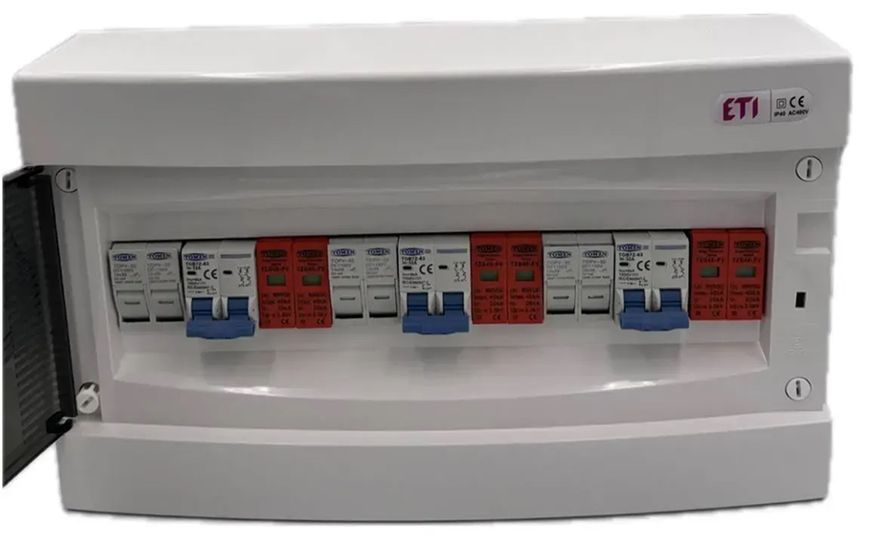

• Модульный корпус на 18 позиций: пластиковый бокс рассчитан на внутреннюю установку. Оснащен прозрачной защитной крышкой, интегрированной DIN-рейкой и удобной шиной заземления/нулевой шиной в верхней части.
• Безопасность и огнестойкость: все компоненты автоматики и корпус изготовлены из термостойких полимеров, не поддерживающих горение и соответствующих классу UL 94 V-0.
• Экономия времени: вам не нужно самостоятельно рассчитывать компоненты, закупать кабели и собирать схему. Достаточно закрепить щит на стене и подключить входящие кабели от панелей и выходящие к инвертору.

📊 характеристики

ℹ Информация для инсталляторов: Щит предназначен для настенного монтажа внутри помещений. Перед запуском системы в эксплуатацию обязательно подключите нижние клеммы устройств УЗИП (маркированные знаком заземления) к общему контуру защитного заземления здания или солнечного массива. Без качественного заземления грозозащита (УЗИП) выполнять свои функции не будет!

📦 комплектация
