Щит защиты по переменному току TOMZN AC (3 фазы) IP65 с реле напряжения
Герметичный двухъярусный щит автоматики IP65 для комплексной защиты трехфазных инверторов и сети
Профессиональный распределительный щит переменного тока (AC Protection Box) в пыле- и влагозащищенном исполнении предназначен для безопасного подключения, коммутации и трехуровневой защиты трехфазных солнечных инверторов и систем резервного питания. Оборудование собрано в премиальном промышленном корпусе ETI IP65 с усиленным контурным уплотнением. Внутренняя архитектура полностью построена на базе надежной автоматики от ведущего производителя TOMZN и поставляется в конфигурации на 63А в соответствии с мощностью вашей системы.
✅ Совместимость с инверторами
В зависимости от номинала тока, щит обеспечивает надежную защиту для трехфазных сетевых, гибридных и автономных инверторов мощностью от 10 кВт до 40 кВт:

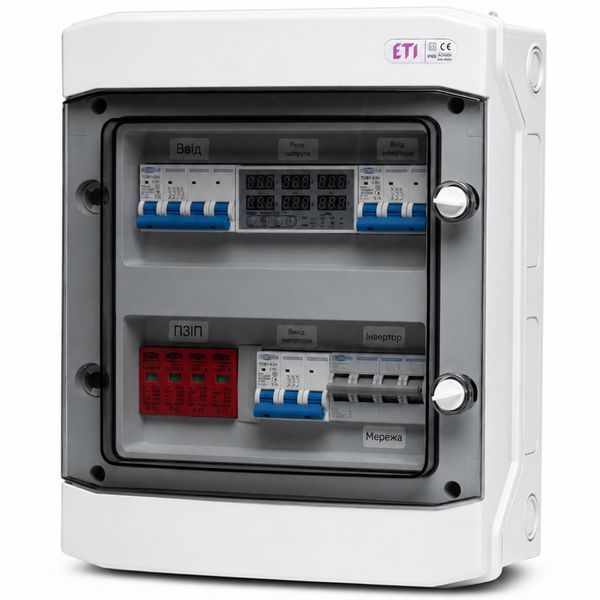

- Конфигурация 63А (как на фото): Предназначена для усиленных систем и инверторов мощностью 25 кВт, 30 кВт, 35 кВт и 40 кВт.
⚡ Особенности компонентов щита
- Реле напряжения TOMZN (TOVPD3-63-VAI): Интеллектуальный трехфазный блок защиты с тремя цифровыми LED-дисплеями. Отображает текущее напряжение и ток отдельно по каждой из трех фаз. Обеспечивает мгновенное отсечение линии при опасных скачках (U>), падениях напряжения (U<), а также при перегрузке по току или перекосе фаз.
- Ввод и Вход инвертора: Два независимых четырехполюсных автоматических выключателя TOMZN TOB1-63H с номиналом C63 обеспечивают полное и безопасное размыкание линии (3 фазы + ноль), защищая их от короткого замыкания.
- Выход инвертора: Трехполюсный автоматический выключатель TOMZN TOB1-63H с номиналом C63, выделенный под генерационную или резервную линию от инвертора.
- Сеть: Мощный четырехполюсный автоматический выключатель TOMZN TO419G-63A (63А) для безопасной общей коммутации и защиты внутренней сети объекта.
- Грозозащита и защита от импульсов (УЗИП): Четырехполюсный модуль TOMZN TZG40-B для сброса высоковольтных импульсов в заземление. Комплектуется надежными красными сменными картриджами класса B с максимальным током разряда 60kA.
📦 Комплектация
| Наименование компонентов защитного щита | Характеристики модели на фото | Количество |
|---|---|---|
| Щит распределительный ETI герметичный двухрядный навесной (IP65, AC690V / DC1500V) с прозрачной дверцей и маркировкой зон | Промышленный защищенный корпус | 1 шт. |
| Цифровое трехфазное многофункциональное реле контроля напряжения и тока TOMZN TOVPD3-63-VAI | Встроенное (номинал 63А) | 1 шт. |
| Автоматические выключатели четырехполюсные 4P TOMZN TOB1-63H (Ввод / Вход инвертора) | 63А (C63) | 2 шт. |
| Автоматический выключатель трехполюсный 3P TOMZN TOB1-63H (Выход инвертора) | 63А (C63) | 1 шт. |
| Автоматический выключатель четырехполюсный 4P TOMZN TO419G-63A (Сеть) | Встроенный (номинал 63А) | 1 шт. |
| Устройство защиты от импульсных перенапряжений (УЗИП) 4P TOMZN TZG40-B | Красный TZG40-B (60kA) Класс защиты B |
1 шт. (4 модуля) |
