Щит защиты по переменному току TOMZN 3 фазы AC 24 WAY 32А IP-40

Щит защиты по переменному току TOMZN AC (3 фазы) IP40 с реле напряжения

Готовый трехфазный распределительный щит для комплексной защиты солнечных инверторов, оборудования и бытовой сети

Профессиональный защитный щит переменного тока (AC Protection Box) предназначен для безопасного подключения, коммутации и защиты трехфазных солнечных электростанций и систем резервного питания. Комплект собран в надежном фирменном корпусе ETI (IP40) и полностью укомплектован силовыми компонентами от ведущего производителя модульной автоматики TOMZN. Щит обеспечивает многоуровневую защиту: отсекает опасные скачки напряжения, защищает линии от коротких замыканий и перегрузок, а также нивелирует разрушительные последствия грозовых разрядов и импульсных перенапряжений в сети.

✅ СОВМЕСТИМОСТЬ

Благодаря установленной профильной автоматике с номиналом 32А, щит рассчитан на оптимальные рабочие нагрузки и идеально подходит для трехфазных сетевых, гибридных и автономных инверторов мощностью от 10 кВт до 20 кВт:

• Deye: SUN-10K/12K/15K/20K-SG04LP3 (или трехфазные сетевые серии соответствующей мощности).
• Solis: трехфазные модели серий S5 / S6 (от 10 до 20 кВт).
• Growatt: линейки MOD, MID и гибридные серии SPH / SPA.
• Huawei: популярные инверторы серии SUN2000 (от 10KTL до 20KTL).
• Sunsynk, Axioma Energy, Must, PowMr: любые другие 3-фазные инверторы с соответствующим номинальным током по AC-выходу.

⚡ ОСОБЕННОСТИ

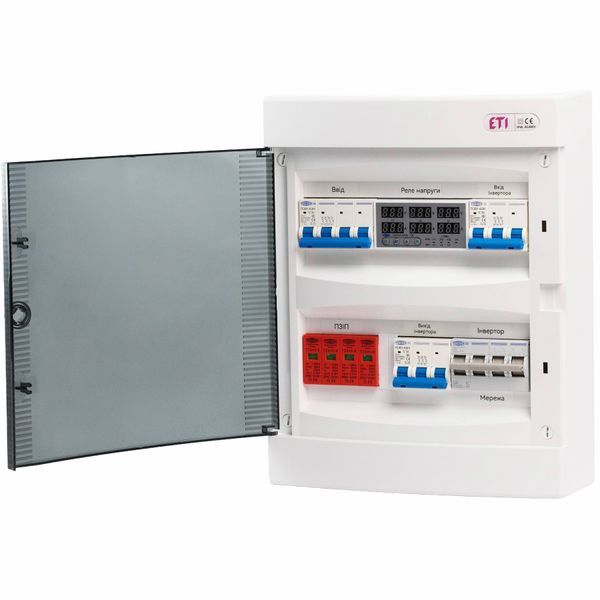

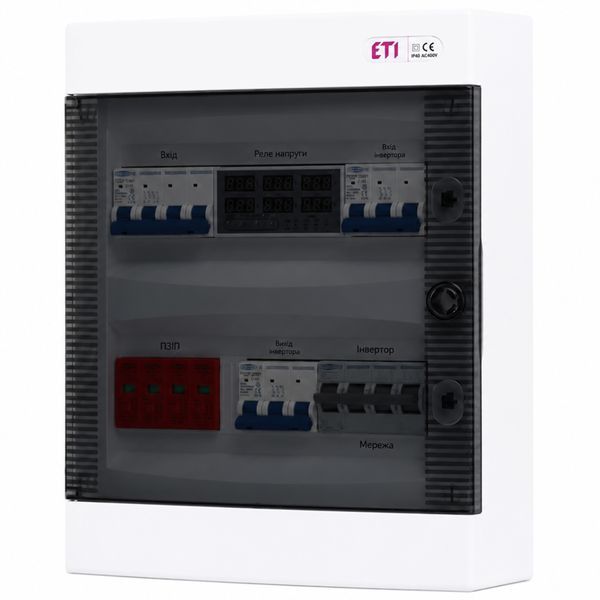

Все модули в щите имеют четкую маркировку для удобства подключения и эксплуатации:

• Реле напряжения (TOMZN TOVPD3-63VAS): Интеллектуальный блок защиты с тремя цифровыми LED-дисплеями. В режиме реального времени отображает текущее напряжение и потребляемый ток отдельно по каждой из трех фаз (L1, L2, L3). Защищает технику и инвертор от перенапряжения, критической просадки сети, перегрузки по току и перекоса фаз.
• Ввод и Вход инвертора: Два независимых четырехполюсных автоматических выключателя TOMZN TOB1-63H (C32) обеспечивают полное и безопасное размыкание кабельных линий (3 фазы + ноль) общего ввода и входной цепи инвертора, защищая их от короткого замыкания и сверхтоков.
• Выход инвертора: Трехполюсный автомат TOMZN TOB1-63H (C32) на нижней рейке, выделенный под генерационную или резервную линию, идущую от инвертора к потребителям.
• Сеть / Инвертор: Надежный четырехполюсный автомат TOMZN TO419G (63А) предназначен для безопасной общей коммутации и защиты внутренней сети объекта.
• УЗИП (Усиленная грозозащита): Четырехполюсное устройство защиты от импульсных перенапряжений класса B — TOMZN TZG40-B (Uc: ~385V, In: 30kA, Imax: 60kA). Оно мгновенно гасит сверхмощные высоковольтные импульсы от ударов молний или коммутационных скачков, защищая чувствительную электронику платы инвертора. Оборудовано красными сменными картриджами с визуальными индикаторами состояния.

📦 КОМПЛЕКТАЦИЯ
