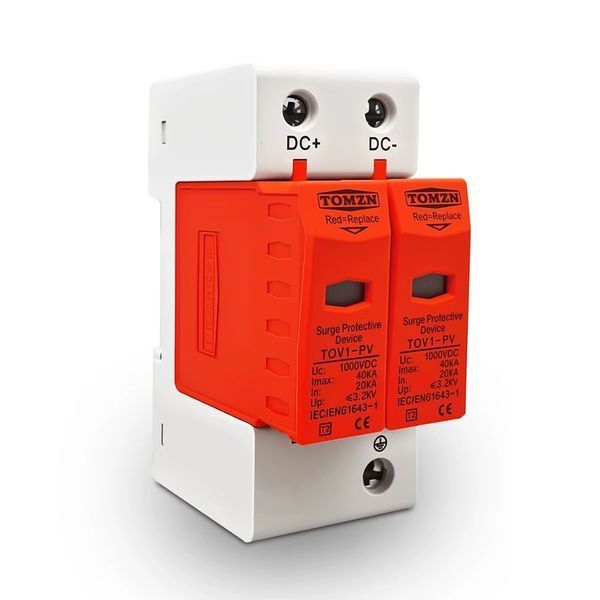

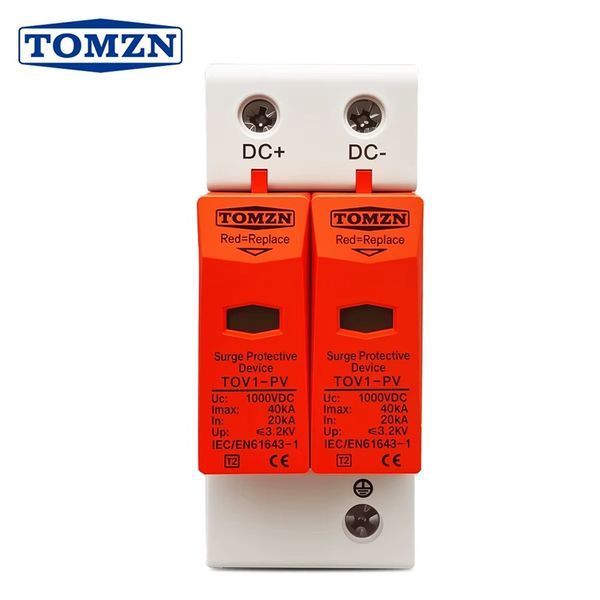

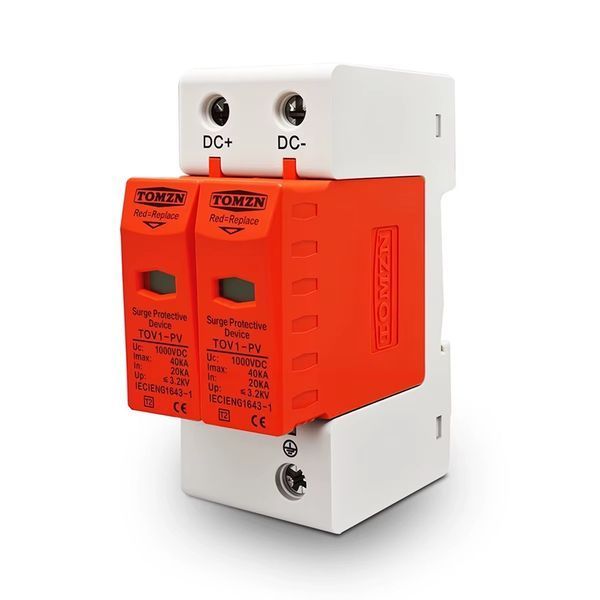

Устройство защиты от перенапряжения DС TOMZN TOV1-PV 2Р 1000V

УЗИП DC TOMZN TOV1-PV 2P 1000V (Ограничитель перенапряжения)

Высоковольтная молниезащита инвертора и солнечных массивов класса Type 2

TOMZN TOV1-PV 2P 1000V DC — это высоковольтное двухполюсное устройство защиты от импульсных перенапряжений (УЗИП / SPD) второго класса (Type 2). Оно создано для надежной защиты современных коммерческих и мощных бытовых солнечных электростанций, где рабочее напряжение PV-стрингов достигает 1000V. Устройство мгновенно перехватывает разрушительные высоковольтные импульсы, возникающие из-за прямых или косвенных ударов молний, и безопасно сбрасывает их в контур заземления, защищая дорогие МРРТ-трекеры инвертора от необратимого выгорания.

🎯 Область применения

• Высоковольтные солнечные электростанции (СЭС): Обязательный защитный элемент на линии постоянного тока между солнечным массивом и инвертором (для систем на 240V, 380V, 500V и вплоть до 1000V).
• Промышленные системы хранения энергии (ESS): Защита магистралей аккумуляторных батарей большой емкости от коммутационных перенапряжений и помех.
• DC-распределительные щиты: Комплектация защитных щитов (внутренних и наружных) для объектов альтернативной энергетики и промышленной автоматики.

⚡ особенности

• Молниеносная реакция (< 1 мс): Скорость срабатывания составляет менее одной миллисекунды. Ограничитель реагирует быстрее, чем импульс успеет дойти до полупроводниковых элементов инвертора или контроллера.
• Колоссальная энергоемкость (Imax 40kA): Способность выдерживать пиковый ток разряда до 40кА на один полюс и поглощать до 1000 Дж тепловой энергии грозового всплеска.
• Эффективное ограничение напряжения (Up ≤ 1.5kV): Гарантирует, что остаточный уровень напряжения при ударе не превысит безопасный порог для изоляции промышленного оборудования.

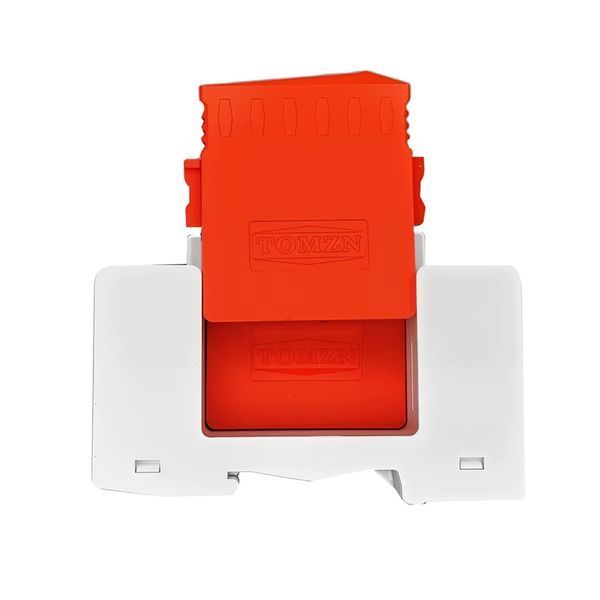

• Картриджная система замены: Благодаря модульному исполнению, в случае срабатывания защитного варистора (когда УЗИП берет удар на себя), вам не нужно отсоединять провода — достаточно просто вытащить отработанный модуль из базы и вставить новый.
• Диагностическое окошко: Постоянный оптический контроль работоспособности: зеленый цвет индикатора сигнализирует о нормальном рабочем режиме, красный — модуль исчерпал свой ресурс и требует срочной замены.
• Термостойкий корпус: Изготовлен из огнестойкого полимера, который не поддерживает горение, и рассчитан на работу в экстремальных температурных условиях от -40°C до +85°C.

📊 Технические характеристики
